广发银行ATM机联网监控项目

项目背景

随着3G无线业务的逐渐成熟,中国电信EVDO和中国联通WCDMA商用业务全面启动,利用3G技术开展无线数据应用,实现数据终端的高速、远程接入,并提供广域的无线IP连接,已广泛适用于行业和企业级用户,并在各大银行的自助终端业务中得到大力推广。

广发银行是国内最早组建的股份制商业银行之一。目前,随着广发银行业务的拓展,自助交易的便捷性和灵活性让自助交易金额屡创新高,进一步加大了自助ATM终端应用的需求。传统专线方式接入的成本较高,离行设备施工不便,而3G无线传输可以摆脱线缆的束缚,并具有设备成本低、数据传输安全可靠、使用灵活方便等特点,受到了广发银行的青睐。经过多方调研,广发银行最终选择深圳市宏电技术股份有限公司作为其组网方案及无线路由器设备供应商,双方达成了良好的战略合作协议。

深圳宏电H7921-3G EVDO路由器组网方案采用3G无线接入技术,减少网络建设成本,为广发银行ATM自助终端设备提供安全、高效、便捷地数据通信服务。



技术方案

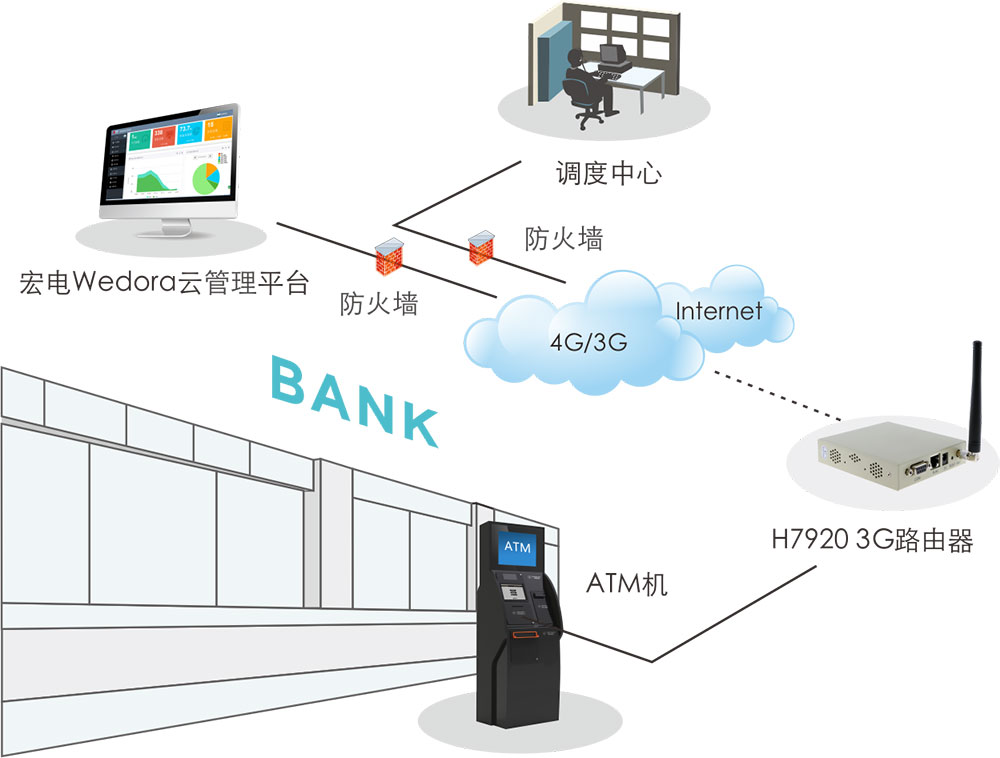

1. 方案拓扑图

深圳宏电以实现数据安全、稳定传输为出发点,对系统进行了合理的规划和设计。基于部分地区尚未实现3G网络覆盖或3G信号不足的情况,系统设计无线网络终端向下兼容2.5G网络,一旦出现3G网络异常,系统能自动切换到2.5G网络,保证数据链路建立的可靠性。方案选用中国电信的EVDO网络,完全满足银行自助终端交易数据的需要。

在本方案中所有银行自助终端侧面配置宏电H7921 3G无线路由器,终端通过3G网络接入系统;各地市分行通过DDN专线接入网络,所有3G终端所采用的UIM卡申请电信的VPDN业务,所有非VPDN业务的卡则无法登陆专有网络,整个网络结构逻辑上与运营商的商用网络是隔离的,保障了数据传输的稳定和安全。



2..方案特点

1)设备上电后自动拨号,无需人为的干预,维护简单;

2)提供基于Web 的系统配置和维护接口,支持远程维护;

3)强大的网络管理功能,适合行业应用;

4)提供永远在线和按需拨号两种方式,按需拨号方式在需要传输数据时才与数据中心建立连接;

5)利用IPSec隧道化协议、3DES加密技术、数字签名、数据认证和密钥交换技术,构建VPN虚拟专用网;

6)提供基本的路由功能,可用于多台设备共享上网;

7)性价比较高,是中小型业务网的理想选择;

8)系统改造的代价非常小;

9)网络易于扩展;

10)提供远程升级和重启动的功能。



项目优势

(1)网络建设成本

专线方式:大多数银行自助终端采用RS232接口联网后通过一条专线连接到银行数据中心。专线方式线路传输质量更高。

3G无线传输方式:由于3G业务按数据流量收费,基于3G的银行自助终端机数据传输费用十分低廉,运营费用较有线通信银行自助终端系统低廉。

(2)灵活性

3G无线接入的最大优势是使现有的银行自助终端系统摆脱有线通信网的制约,由于3G覆盖范围广,采用无线接入银行自助终端机在手机可以使用的地方都可应用,可应用于各种场合。更加灵活地配置银行自助终端设备,扩大刷卡服务范围。

(3) 可靠性

宏电H7921 3G无线路由器,采用工业级设计,自带看门狗和远程维护功能,来保证设备工作的可靠性;同时H7921-3G EVDO设备具备断线自动重连,WAN口流量检测,ICMP检测等链路恢复机制,来保证数据链路的正常。并且H7921-3G EVDO向下兼容CDMA-1X网络,在3G网络异常时可以切换到CDMA-1X网络,来保证数据传输链路的可靠性;

由于自助终端机安装在公共场合,为了避免天线外漏受到破坏,本系统采用无人值守天线,可以固定在自助终端机壳上,避免破坏。

(4)高速率

传输速率高。目前,EVDO实际数据传输上行速率在500-800Kbps之间,WCDMA实际数据传输上行速率在1.5Mbps-2Mbps之间,而一般每次刷卡业务的数据传输量在几K至10Kbps之间,3G网络上行传输速率远远可以满足。



项目意义

使用深圳宏电H7921 3G EVDO路由器组建银行自助ATM通信网络系统,建设成本低,并实现了离行自助设备业务数据安全、灵活、高效地交互,提高了银行自助服务技术水平,为广发银行自助服务业务拓展提供了有效网络通信支持。
