稳定传输,轻松实现大规模组网

● 军工级品质,适应各类高/低温、高湿度、高干扰等恶劣环境

● 支持GSM/GPRS网络

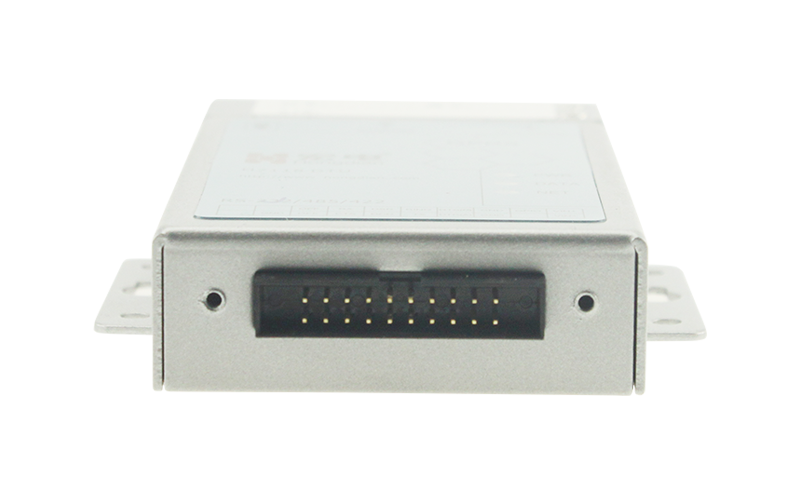

多种接口选择,兼容所有串口下位机

支持TTL/RS-232/RS-422/RS-485任意一种

TTL

RS-422

RS-232/RS-485

支持心跳包监测,运维效率更高、成本更低

透明链路下可自定义注册包、心跳包、注销包

通过宏电DDP协议可实现数据传输、远程参数配置、重启动控制

工业级品质,7×24h稳定传输

● 产品器件均由知名供应商提供,品质可靠

● 采用工业级设计,通过EMC四级测试,确保传输稳定性

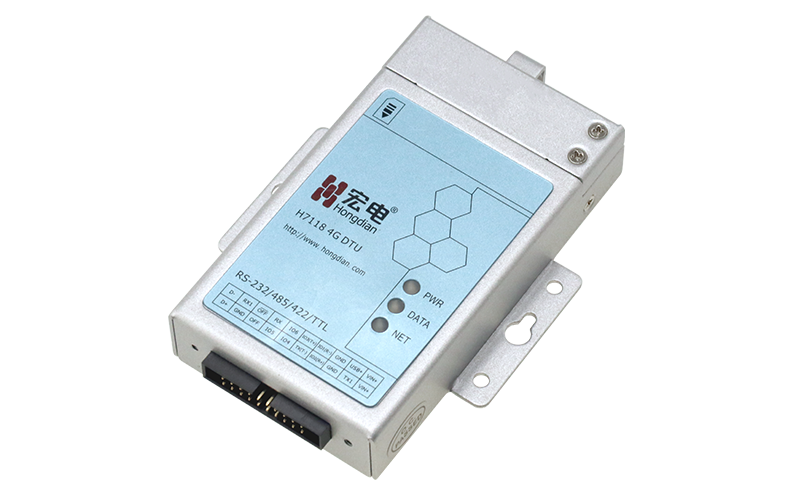

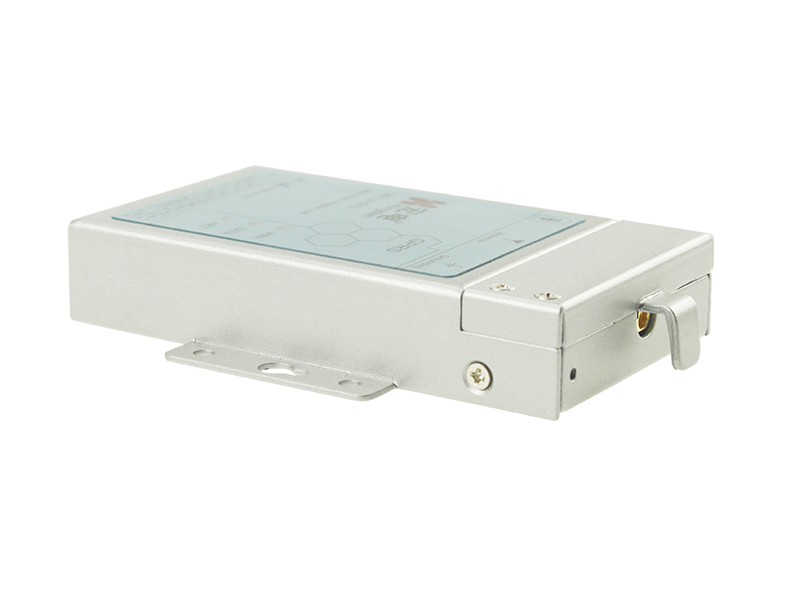

科学的外观设计,体积小而轻巧,无安装空间要求

产品体积小至83.5x47x17.5mm,重仅150g,轻松实现各种环境的快速安装

产品采用科学、人性化的外观设计,安装支架与外壳一体化,大大提高项目现场的安装效率

M2M云平台管理实现业务规模化、集中化管理

● 设备故障告警,提升偏远地区设备在线率

● 支持SIM卡管理,无需固定IP,提升规模化管理能力

● 运程升级,故障自恢复,确保传输管道通畅

● 多重加密技术,确保通信链路数据安全

● 设备远程管理、维护,降低运维成本,提升效率

● 支持网管功能,流量可控,可管,降低运维成本

● 自动生成业务统计报表,为运营决策提供有力依据



手机微信平台同步管理,随时掌控

通过手机微信平台,随时随地轻松掌控网络和设备状态,在线升级、远程管理等。





技术规格
网络 支持网络 GSM/GPRS
信道数量 GPRS Class 10
编码方式 CS1-CS4
设备接口 天线接口 MMCX阴头
SIM卡 1.8V/3.0V
串行数据口 RS-232/RS-485/RS-422/TTL(可选)
串行数据速率 标准300~115200bps
功能特性 M2M管理平台 支持
模块化设计 CPU板和无线核心模块分离式设计
支持不同运营商网络类型,易于扩展
多通信协议 宏电特有的DDP协议,保证数据链通畅
AT+协议,满足个性化需求
支持宏电RDP和WMMP协议,满足下位机和平台设备交互管理
多工作模式 设备加点自动上线,掉线自动恢复
休眠中数据、语音、短信唤醒上线
下位机指令控制按需上、下线
数据环回测试
多通道通信 支持4个数据中心同时通信
支持主备数据中心互为备份通信
每个数据中心通信方式可单独定义
参数配置远程管理 PC配置程序
数据中心服务器远程配置
短信远程配置
AT+命令行参数配置
供电电源 工作电压 +5V~+36VDC
功耗 待机功耗

约20mA@+12VDC

功耗因网络制式及环境不同会有所变化

物理特性 尺寸 217mm*115mm*22mm
重量 135g
工作环境温度 -30℃~+70℃
存储温度 -40℃~+85℃
相对湿度 95%(无凝结)




产品选型
编号 类型 特点
01 H7118C 支持GPRS:800/1900MHz
RS232
02 H7118S 支持GPRS:800/1900MHz
RS485
03 H7118D 支持GPRS:800/1900MHz
TTL
04 H7118F 支持GPRS:800/1900MHz
RS422
