行业典范之作
支持透传,高效安全的数据传输方式

● 支持RTU与DSC透明数据传输

● 支持宏电DDP传输协议,配合DDP协议开发包简化开发难度

● 通过宏电DDP协议可实现数据传输、远程参数配置、重启动控制

● 支持串口AT协议,可在运行过程中切换到AT状态,进行参数配置、重启控制式

支持短信通信,轻松远程告警、控制,提升运营效率

● 支持TCP/UDP/短信三种通信方式

● 短信支持7bit、8bit、UCS2编码,可以进行中文短信收发

● 短信号码支持国际区号及本地号码

支持专网接入,数据传输更安全

● 支持移动运营商的APN专网

● DSC寻址方式支持固定IP地址和域名

● 支持获取移动专网的指定IP

M2M云平台管理,足不出户,远程故障诊断、维护、升级

● 设备故障告警,提升偏远地区设备在线率

● 支持SIM卡管理,无需固定IP,提升规模化管理能力

● 运程升级,故障自恢复,确保传输管道通畅

● 多重加密技术,确保通信链路数据安全

● 设备远程管理、维护,降低运维成本,提升效率

● 支持网管功能,流量可控,可管,降低运维成本

● 自动生成业务统计报表,为运营决策提供有力依据

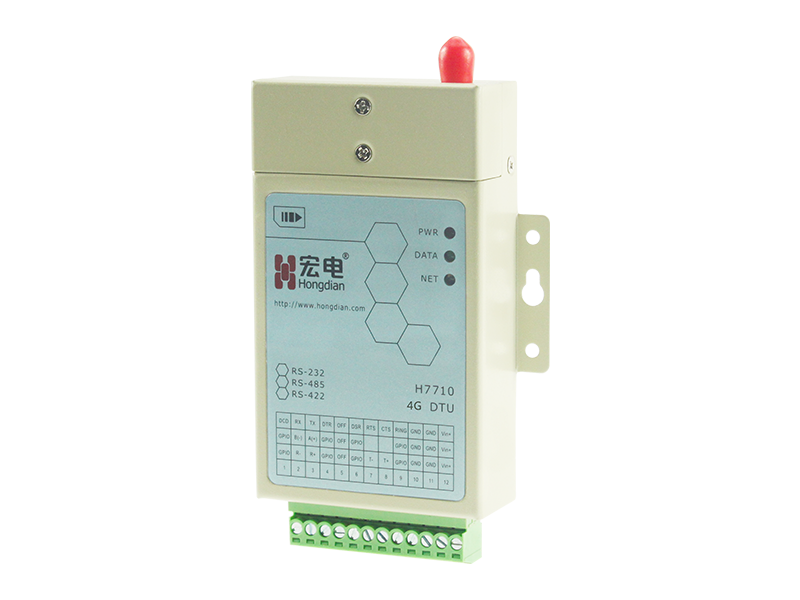

多种接口选择,兼容所有串口下位机

支持TTL/RS-232/RS-422/RS-485任意一种

TTL

RS-422

RS-232/RS-485

工业级品质,7×24h稳定传输

● 产品器件均由知名供应商提供,品质可靠

● 采用工业级设计,通过EMC四级测试,确保传输稳定性

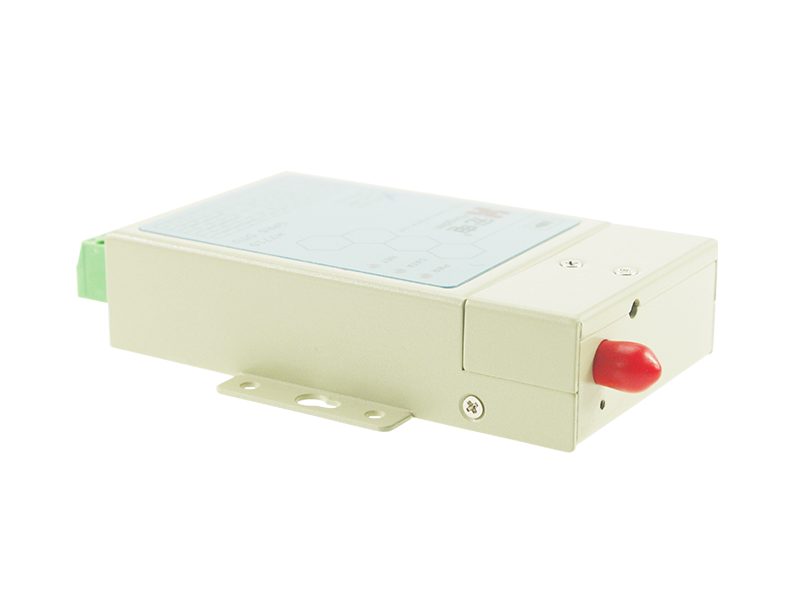

科学的外观设计,体积小而轻巧,无安装空间要求

● 产品体积小至93x54x22mm,重量仅150g,轻松实现各种环境的快速安装

● 产品采用科学、人性化的外观设计,安装支架与外壳一体化,大大提高项目现场的安装效率




技术规格
网络 支持网络 HSUPA/LTE
设备接口 天线接口 SMA-K(阴头)
SIM卡 1.8V/3.0V 双SIM卡
串行数据口 RS232,RS232(双串口)
串行数据速率 标准300~115200bps
接口端子 DB9(公头)
软件特性 基本功能 内嵌PPP、TCP/IP、UDP/IP协议栈
透明数据传输及协议转换
支持移动运营商的APN或VPDN专网
支持点到点、中心到多点的对等数据传输
通过Xmodem协议进行软件升级
数据和短信通信互为备份、自由切换
增强功能 支持国密加密(SM1-SM4)
符合EMC、CCC标准
设备加电自动上线,掉线自动恢复
数据中心服务器、短信、云平台远程参数配置
支持4个数据中心同时通信
支持远程升级的断点续传功能
支持短信与数据通道并存
支持日志功能(可通过AT或远程查看,支持多级调试日志)
支持云管理平台
支持宏电DDP协议数据透传和远程维护管理终端
供电电源 工作电压 +9V~+36V DC
功耗 待机功耗 约120mA@+12VDC
工作功耗 约150mA@+12VDC
物理特性 尺寸 65mm×65mm×21.2mm(含模块高度)
重量 约80g
工作环境温度 -40℃~+85℃
存储温度 -45℃~+90℃
相对湿度 ≤95%(无凝结)




产品选型
编号 类型 特点
01 H7710C-DLNZ GPRS DTU 支持GPRS:900/1800MHz;RS232
