视频+数据传输功能2合1

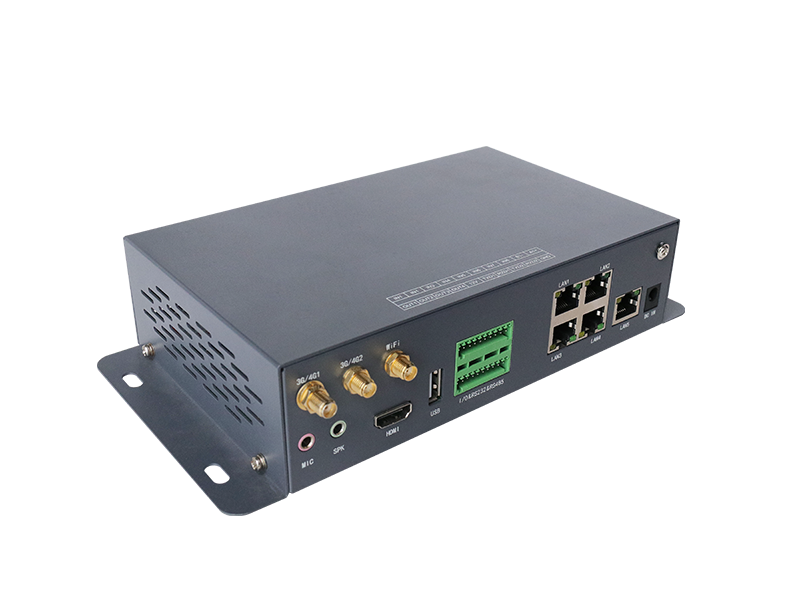

H8504 工业级4G视频路由器简称VTU(video Transmission unit )基于4G/5G无线联网,支持4路高清IPC行业监控、有线/无线网络备份,高可靠性,组网便捷,适用于大规模分布式的行业应用

视频功能

● 支持4路实时音视频(最大 1080P 高清)

● 支持4路本地音视频录像(自动覆盖模式)

● 支持IO报警录像

● 通过ISCAN平台查看、下载历史录像

● 可通过 ISCAN 平台向终端发送语音信息,外接音响或者喇叭播报

路由功能

● 内置3G(WCDMA/EVDO)、4G(FDD/TD-LTE)模块,提供灵活的无线传输方案

● 支持5路LAN、4G/5G移动网络、DHCP

● ICMP链路检测、DDNS、M2M平台、任务管理

● 支持DNS代理,支持DDNS

● VPN、转发(NAT、路由)、安全(IP 过滤、域名过滤、MAC过滤)

● 支持 AP/Station 模式、支持 2.4G/5.8G

多种参数管理方式

全工业级电磁兼容性设计

通过国家3C认证

第三方EMC检测报告






技术规格

网络制式

4G、5G

根据用户需求选用不同模块,支持不同网络制式





视频

视频输入

4 路 IPC(1080P)

视频信号标准

网口(可选 POE 供电或者单独外部供电)

本地视频输出显示

单画面、四分屏画面可配置

图像压缩标准

H.264 Main Profile

图像分辨率

CIF/HD1/D1/720P/1080 可选









设备接口

天线接口

50Ω/SMA 阴头

SIM 卡

1.8V/3.0V

USB 口

USB 2.0

HDMI 口

支持 1.4a 协议标准的 HDMI 接口 最大输出分辨率:1920*1200 或 1920*1080

串行接口

1 个 RS485 接口,2 个 RS232 接口

WIFI 接口

支持 802.11b/g/n,2.4G/5.8G 无线

LAN 接口

5 路 10M/100M 自适应网络 RJ45 接口





音频

音频输入

MIC

音频信号标准

3.5 端子

音频码率

默认32Kbps









物理特性

重量

约1.06kg

供电电源

DC +44V~+57V

功耗

<10W(不含外设)@ DC +48V

体积

190×129.3×50(长×宽×高 mm)

工作温度

-30~+70℃(通风良好条件下的环境温度)

储存温度

-40℃~+85℃

相对湿度

10% ~95%(无凝结)




产品选型

编号

类型

特点

1

H8504 EVDO VTU

V10,DC12V,1-RJ45,4CH720P,SD卡,EVDO

2

H8504 HSUPA VTU

V10,1-RJ45,DC12V,4CH720P,SD卡,WCDMA

3

H8504 LTE VTU

V10,1-RJ45,DC12V,4CH720P,SD卡,FDD/TD-LTE

4

H8504 LTE VTU

V10,1-RJ45,DC12V,4CH720P,SD卡,FDD/TD-LTE
