经典再升级 新一代4G DTU
更高的传输速率、更丰富的数据形式(图像、视频、音频等)

● 支持RTU与DSC透明数据传输

● 支持宏电DDP传输协议,配合DDP协议开发包简化开发难度

● 通过宏电DDP协议可实现数据传输、远程参数配置、重启动控制

● 支持串口AT协议,可在运行过程中切换到AT状态,进行参数配置、重启控制式

支持短信通信,轻松远程告警、控制,提升运营效率

● 支持TCP/UDP/短信三种通信方式

● 短信支持7bit、8bit、UCS2编码,可以进行中文短信收发

● 短信号码支持国际区号及本地号码

支持专网接入,数据传输更安全

● 支持移动运营商的APN专网

● DSC寻址方式支持固定IP地址和域名

● 支持获取移动专网的指定IP

M2M云平台管理,足不出户,远程故障诊断、维护、升级

● 设备故障告警,提升偏远地区设备在线率

● 支持SIM卡管理,无需固定IP,提升规模化管理能力

● 运程升级,故障自恢复,确保传输管道通畅

● 多重加密技术,确保通信链路数据安全

● 设备远程管理、维护,降低运维成本,提升效率

● 支持网管功能,流量可控,可管,降低运维成本

● 自动生成业务统计报表,为运营决策提供有力依据

多种接口选择,兼容所有串口下位机

支持TTL/RS-232/RS-422/RS-485任意一种

TTL

RS-422

RS-232/RS-485

工业级品质,7×24h稳定传输

● 产品器件均由知名供应商提供,品质可靠

● 采用工业级设计,通过EMC四级测试,确保传输稳定性

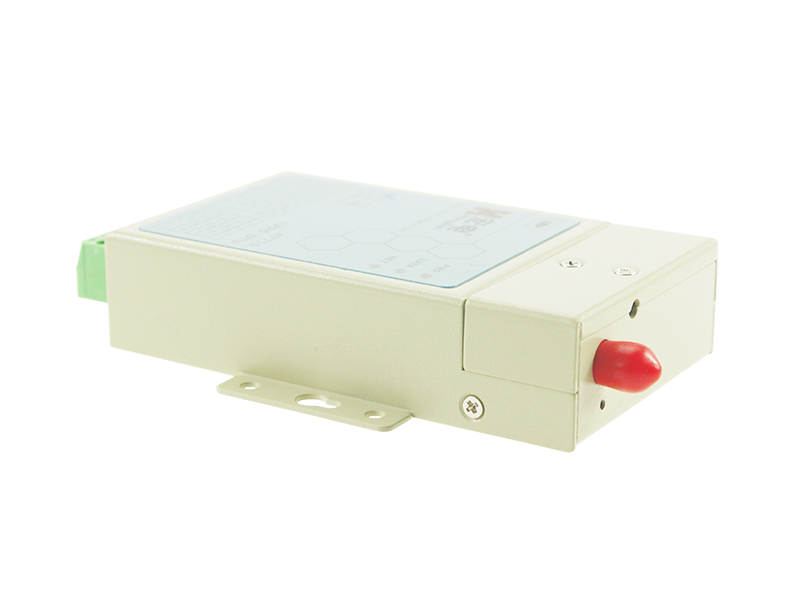

科学的外观设计,体积小而轻巧,无安装空间要求

● 产品体积小至93x54x22mm,重量仅150g,轻松实现各种环境的快速安装

● 产品采用科学、人性化的外观设计,安装支架与外壳一体化,大大提高项目现场的安装效率



技术规格
网络 支持网络 5G/4G
设备接口 天线接口 SMA-K(阴头)
SIM卡 1.8V/3.0V
串行数据口 RS-232/RS-485/RS-422/TTL(双串口)
串行数据速率 标准300~115200bps
接口端子 3.5mm可插拔接线端子(14~24AWG线)
功能特性 基本功能
支持PPP、TCP/IP协议栈
支持透明传输及宏电DDP协议传输
支持电信运营商APN/VPDN专网
支持固定IP和动态域名数据中心
支持7bit/8bit/UCS2短信编码
支持数据、短信、电话振铃、定时上下线等多种工作模式节省功耗
支持透明TCP/UDP/SMS,DDP+TCP/UDP/SMS等多种通讯方式
支持多通道同时在线、数据和短信通道互备份、数据和数据互备份
支持最高115200bps串口波特率
透明数据传输及协议转换
支持移动运营商的APN或VPDN专网
工业级5G/4G/3G/2G无线通讯模块
 12pin可插拔端子排适合工业应用现场
增强功能
支持宏电串口RDP协议,满足下位机通用化管理和通讯
支持宏电 WMMP 协议,满足宏电云平台远程统一管理
支持宏电 DDP 协议,格式短信远程批量管理设备
供电电源 工作电压 +5V~+36VDC
功耗 待机功耗 约30mA@+12VDC (功耗因网络制式不同会有变化)
物理特性 尺寸 112.3mm×70mm×22mm(含螺丝高度)
重量 约190g
工作环境温度 -30℃~+70℃
存储温度 -40℃~+85℃
相对湿度 ≤95%(无凝结)




产品选型

编号

类型

特点

1

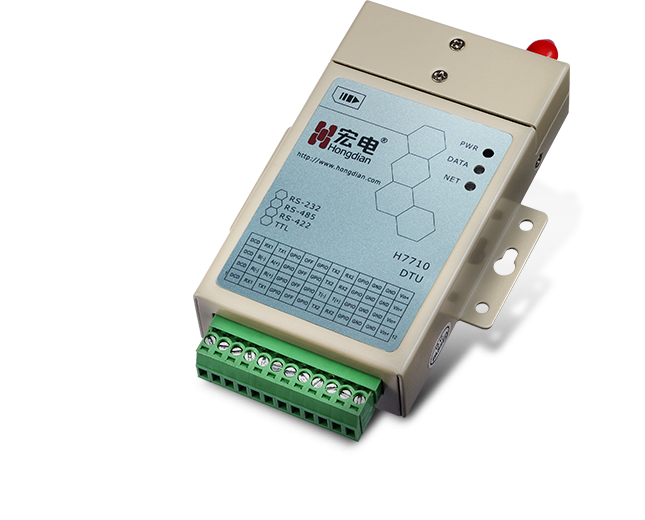

H7710 4G/5G DTU

4G全网通 ,双串口
