主要功能
. 支持UART串口通讯
. 支持Modbus转TCP/IP
. 远程GPIO告警
. 移动断电告警
. 支持UDP/UDP+DDP/MQTT等通讯方式
. 支持PPP、TCP/IP协议栈
. 支持透明传输及宏电DDP协议传输
. 支持电信运营商APN/VPDN
. 支持多种低功耗模式,按需唤醒拨号
. 自定义注册包、心跳包
. 可插拔端子排,使用工业应用
技术规格
规格名称 |
规格说明 |
备注 |
|

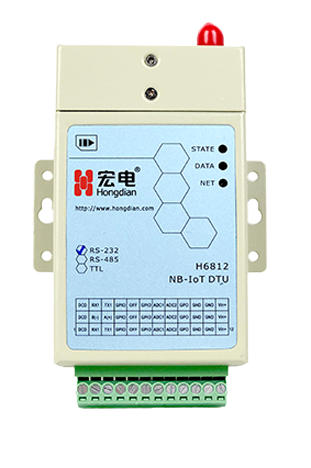

产品名称 |
H6812 |
|
|
网络制式 |
NB/eMTC |
双模可选 |
|
接口 |
天线接口 |
SMA阴头 |
|
|
SIM卡 |
1.8V/3V |
Micro-SIM卡 |
|
数据串口 |
RS232/485/TTL |
默认RS232,数据口可选 |
|
串行数据速率 |
标准1200bps~57600bps(可配) |
默认57600bps |
|
12 Pin 端子 |
3.5mm可插拔接线端子 |
14~24AWG线 |
工作功耗 |
工作功耗 |
48mA@12V |
NB网络制式条件下收或发 |
|
空闲功耗 |
19mA@12V |
拨上号后无数据传输 |
|
最大功耗 |
135mA@12V |
NB网络制式条件下同时收发512B数据 |
|
休眠功耗 |
浅休眠:6.2mA@12V |
模块休眠,设备支持串口唤醒 |
|
|
深度休眠:1.7mA@12V |
模块断电,设备仅支持RTC定时唤醒 |
工作电压 |
+5V~+36V DC |
宽电压输入 |
|
重量 |
约160g |
|
|
尺寸(含螺丝高度) |
长×宽×高 112.3mm×70mm×22mm |
|
|
工作环境温度 |
-30℃~+70℃ |
|
|
扩展温度 |
-40℃~+85℃ |
|
|
存储温度 |
-40℃~+95℃ |
|
