| 规格参数 | 规格说明 | ||
|
处理器系统 |
CPU |
3核ARM Cortex-A7（主频1.5GHz）+1核ARM Cortex-M0（主频200MHz）
|
|
|
内存 |
DDR4 |
512MB |
|
|
存储 |
EMMC |
32GB |
|
|
网络 |
WIFI |

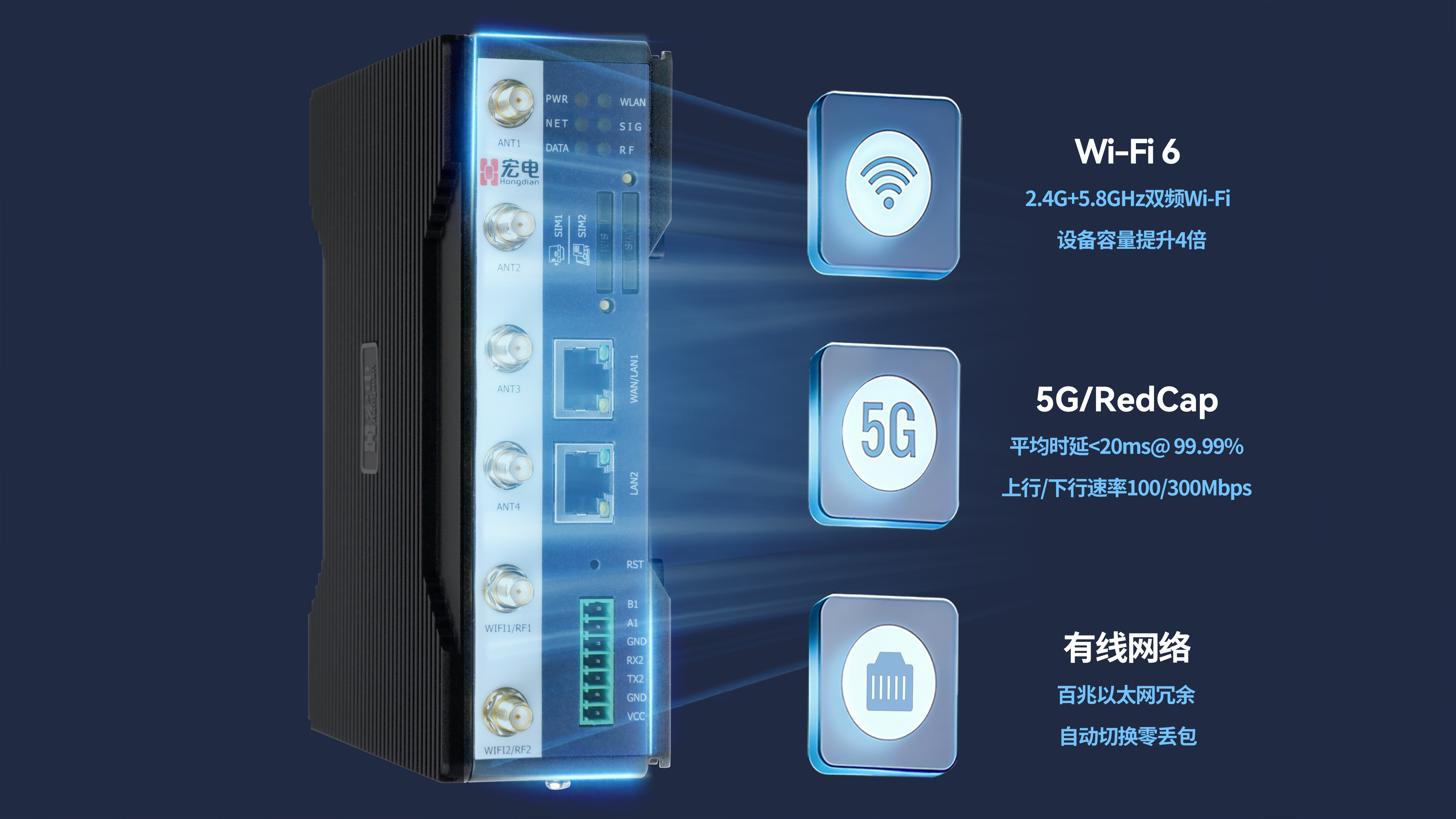

2.4G+5.8G双频WiFi ，支持WiFi6 |
|
|
GPS |
预留，可选支持 |
||
|
网口 |
1*WAN/LAN +1*LAN (10/100Mbps)
|
||
|
网络制式 |
4G/5G全网通，支持5G R16、R17特性 |
||
|
输入/输出 |

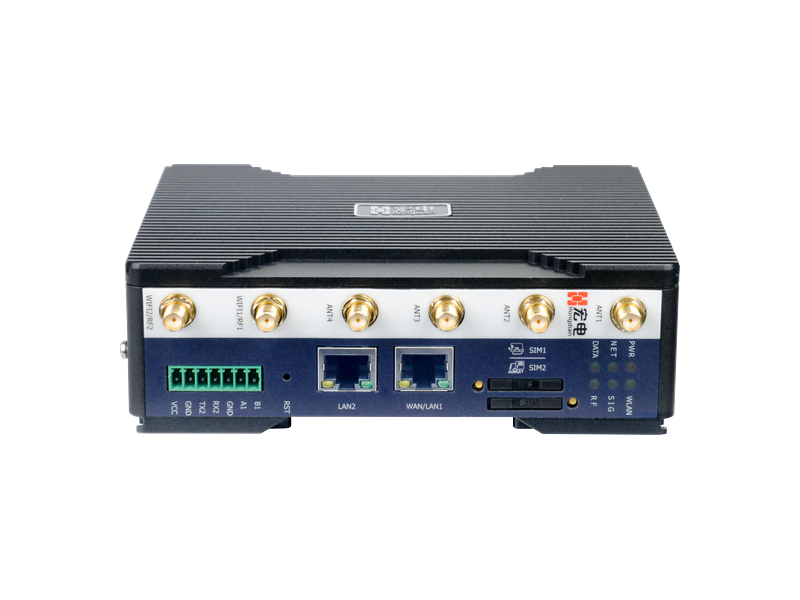

板载接口 |
VCC IN |
DC 9-48V（凤凰端子） |
|
串口 |
1*RS232/CAN可选，1*RS485 | ||
|
USB接口 |
1*USB2.0 TYPE-C接口
|
||
|
SIM |
1.8V/3.0V， 2*抽屉式
|
||
|
按键 |
1个Reset复位按键 |
||
|
RTC |
支持 |
||
|
天线接口 （SMA-K母头） |
2*WiFi天线、4*4G/5G天线（天线复用）
|
||
|
扩展接口 |
可选AIO、DIO、SERIAL、COMB模块
|
||
|
工作功耗 |
空闲状态平均功耗 |
约180mA@12V DC（联网无数据收发） |
|
|
正常工作平均功耗 |
约350mA@12V DC（联网收发数据） |
||
|
满载最大功耗 |
约480mA@12V DC（所有接口工作） |
||
|
休眠模式低功耗 |
约25mA@12V DC（所有接口下电） |
||
|
工作环境 |
工作温度 |
-40℃ ~ +75℃ |
|
|
存储温度 |
-40℃ ~ +85℃ |
||
|
相对湿度 |
＜95%（无凝结） |
||
|
外观尺寸 |
尺寸 |
长×宽×高(mm) 153.2x128x51.5mm |
|
|
安全管理 |
国网加密功能 |
预留 |
|
|
其他 |
重量 |
约800g |
|
|
软件功能 |
||
|
基本功能 |
通信能力 |
根据不同的模块可实现4G/5G全网通，支持5G R16、R17特性 |
|
专网接入 |
支持APN、VPDN拨号，支持CHAP、PAP接入认证 |
|
|
有线接入 |
WAN口静态IP/DHCP/PPPoE拨号 |
|
|
无线接入 |
DHCP自动拨号、按需拨号 |
|
|
WiFi功能 |
支持WiFi功能，WiFi AP/station客户端功能，支持IEEE 802.11b/g/n/ac/ax，支持2.4G和5.8G双频WiFi，支持WPA/WPA2认证，TKIP/AES 加密，支持隐藏SSID |
|
|
扩展功能 |
GPS |
可选支持GPS功能 |
|
扩展模块 |
可选支持AIO、DIO、SERIAL、COMB模块，详见对应扩展模块规格书 |
|
|
网络功能 |
网络地址转换 |
支持NAT，支持MASQ动态源地址转换 |
|
路由策略 |
支持静态路由、策略路由，支持RIP和OSPF动态路由 |
|
|

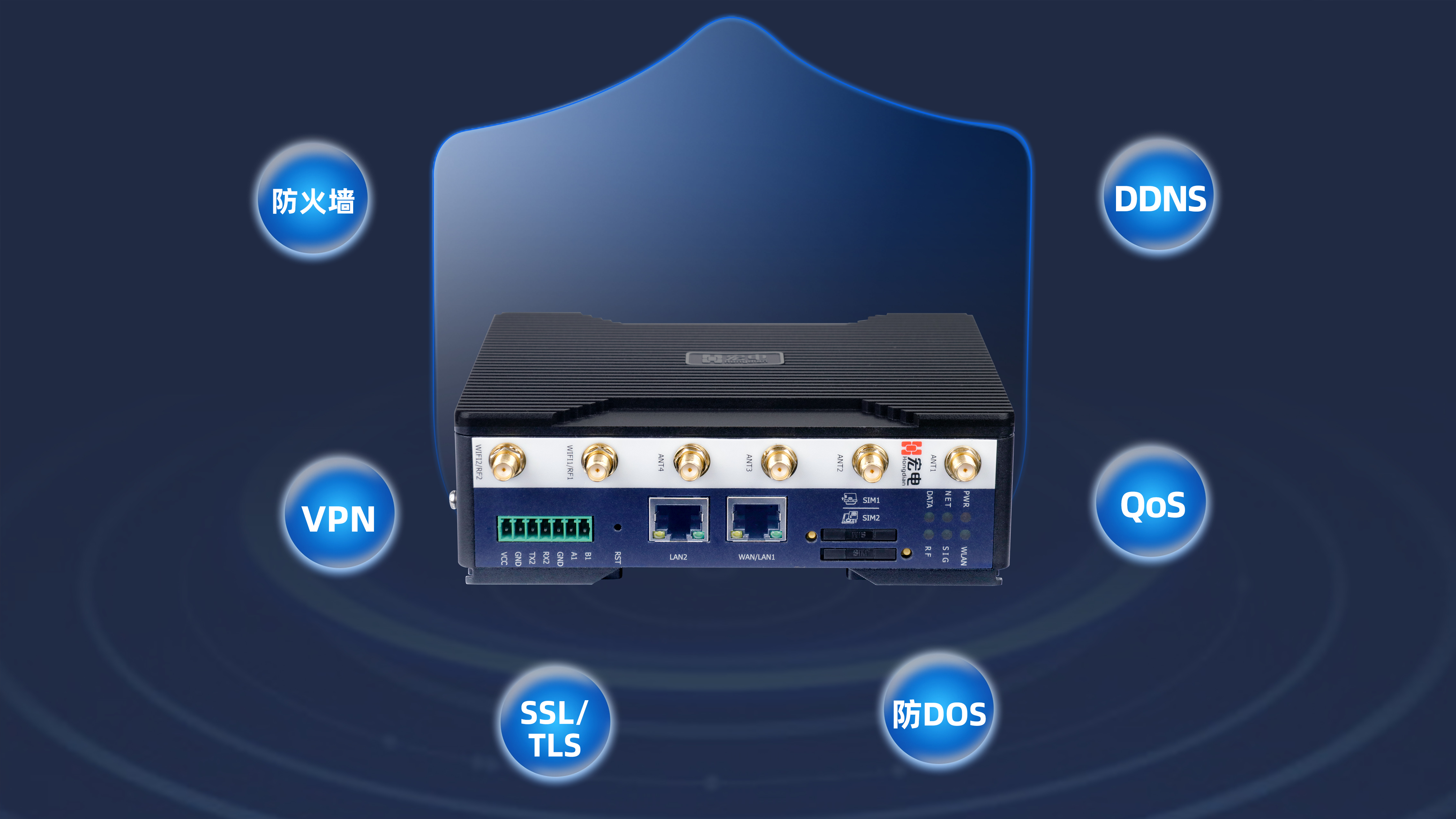

网络安全 |
数据安全 |
支持IPSec、GRE、IPIP、PPTP、L2TP、OpenVPN，支持GRE over IPSec，IPSec over PPTP/L2TP/GRE/IPIP等组合VPN |
|
IPSec支持IKE v1 v2自动协商、支持完美向前加密 |
||
|
支持md5、sha1、sha2_256加密算法 |
||
|
防火墙 |
支持NAT、DMZ、端口映射功能，支持根据源目IP、MAC、端口等五元组的过滤规则 |
|
|
QoS |
支持QoS，可针对业务、协议、IP网段进行多种方式的QoS带宽智能管理 |
|
|
DDNS |
支持动态域名查询 |
|
|
防DOS |
支持端口防扫描、支持防UDP、ICMP、TCP泛洪攻击 |
|
|
云应用 |
云管理 |
宏电DMP平台批量动环管理设备 |
|
云传输 |
支持内网穿透，支持DFS远程访问 |
|
|
云组网 |
支持SDWAN自组网 |
|
|

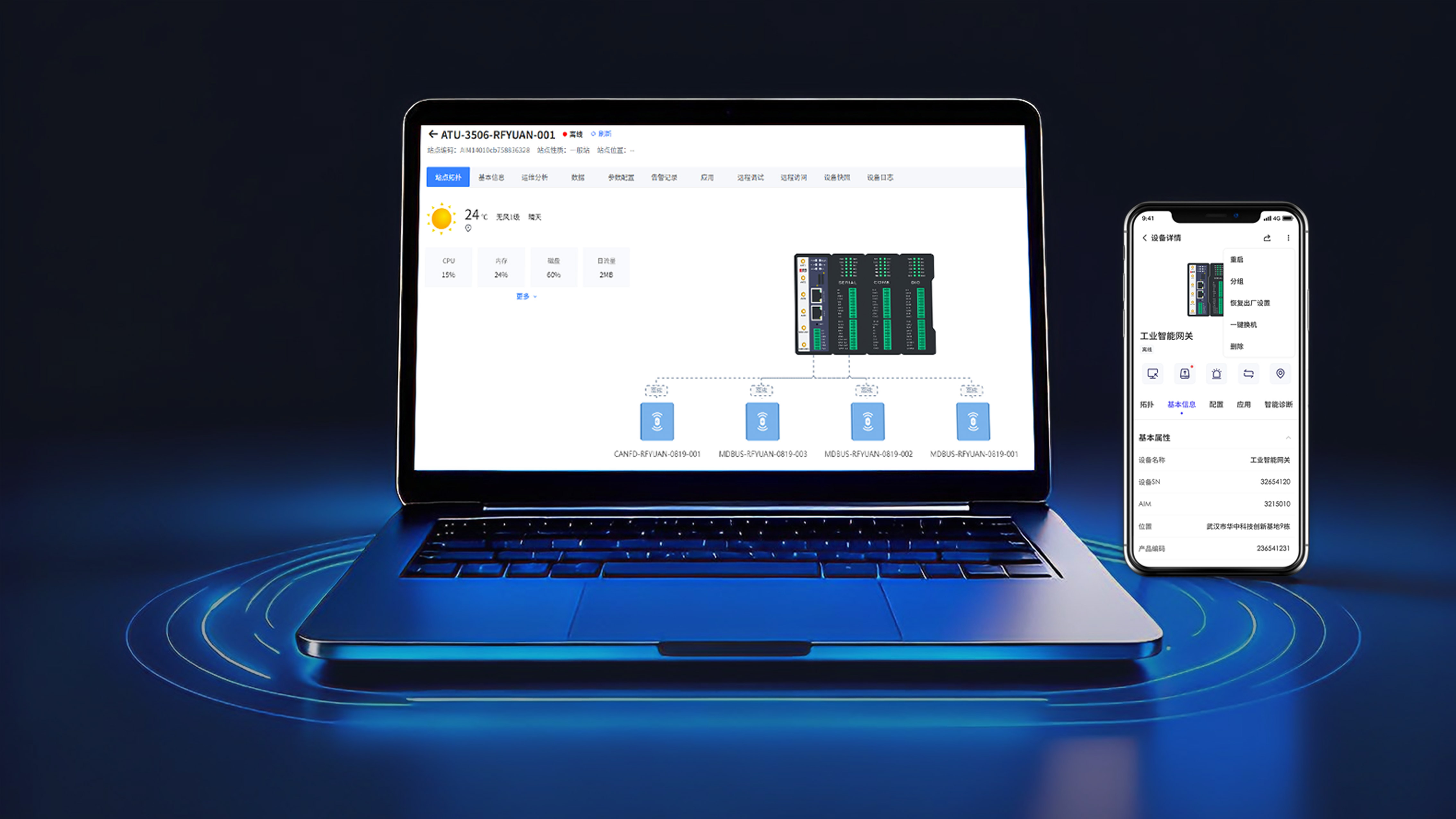

WEB页面状态监控 |
支持状态页面查看设备CPU、内存占用情况 支持状态页面查看移动网络接口流量统计情况及监控下位机终端信息 |
|
|
特色功能 |
VXLAN |
支持VXLAN技术，实现大二层组网 |
|
智能插件 |
支持宏电标准工业协议插件、DTU插件 支持从本地获取APP插件包，对插件进行安装、卸载、启动、停止等管理操作 |
|
|
链路检测 |
支持ping检测，根据检测结果设置动作，实现智能链路的功能 |
|
|
二次开发 |
支持C和Python二次开发，提供二次开发环境支持 |
|
|
可靠性功能 |
链路备份 |
支持WAN、WiFi、5G等多网同时在线，支持双SIM链路切换 支持多网链路备份，实现无线与无线、无线与有线链路之间的互备切换 |
|
参数备份 |
参数备份及导入 |
|
|
看门狗 |
软硬件看门狗，系统状态自检 |
|
|
参数管理 |
WEB、平台多种参数管理方式 |
|
|
管理维护 |
升级 |
支持本地、远程、平台固件和补丁升级 |
|
网络诊断 |
支持Ping、Traceroute网络分析 |
|
|
日志管理 |
系统本地日志和远程日志查看和导出，支持日志类型选择 |
|
|
校时 |
支持NTP网络对时 |
|
|
指示灯 |
支持LED状态监测（显示电源、WIFI、网络、信号、数据收发等状态） |
|
|
RST功能 |
支持RST功能、恢复默认、恢复出厂设置 |
|
|
用户管理 |
支持主客用户管理 |
|
|
任务管理 |
支持计划管理、定时任务执行 |
|
|
工业协议 |
南向 |
支持宏电标准E-Link协议 支持ModbusRTU、ModbusTCP、ModbusASCII 支持Fanuc CNC协议 支持DLT645-1997、DLT645-2007 支持IEC101、IEC104、IEC61850协议 支持OPC-UA协议 支持siemensS7、siemensPPI、siemensMPI 支持hostlink_serial、hostlink_TCP、hostlink_UDP 支持mitsubishi_melsec_tcp、mitsubishi_melsec_udp、mitsubishi_melsec_serial、mitsubishi_fxprograme、mitsubishi_fxlink 支持西门子、三菱、松下、台达、基恩士、罗克韦尔、欧姆龙等多厂家PLC接入 |
|
北向 |
支持宏电标准A-Link协议，自动对接宏电DMP、CMP平台。 支持标准MQTT协议，支持对接第三方平台。 支持SQLSERVER、MySQL 支持OPC_SERVER 支持modbus_tcp_server 支持IEC104_SERVER、IEC61850 |
|
|
测试 |
EMC测试 |
1.静电放电抗扰度4级（空气放电±15kV，接触放电±8kV） 2.射频电磁场辐射抗扰度3级（频率范围80MHz-1000MHz，电场强度10V/m） 3.雷击浪涌（冲击）抗扰度4级（试验电压±2kV/4kV） 4.电快速瞬变脉冲群抗扰度4级（试验电压±2kV/4kV，脉冲重复频率5kHz） |
| 主机产品型号 | 网络制式 | 频段 | Wi-Fi | 接口 | 国家和地区 | ||
| RS232 | RS485 | CAN | |||||
| H6100-NUCN-CS-W2 | 5G SA/NSA | 5G SA:n1/n3/n5/n8/n28/n41/n77/n78/n79 5G NSA:n78/n79 LTE TDD:B34/B38/B39/B40/B41 LTE FDD:B1/B3/B5/B8 WCDMA:B1/B8 |
双频Wi-Fi 6 | 1 | 1 | - | 中国 |
| H6100-NUCN-AS | 5G SA/NSA | 5G SA:n1/n3/n5/n8/n28/n41/n77/n78/n79 5G NSA:n78/n79 LTE TDD:B34/B38/B39/B40/B41 LTE FDD:B1/B3/B5/B8 WCDMA:B1/B8 |
- | - | 1 | 1 | 中国 |
| H6100-NHCN-CS-W2 | 5G NR | 5G NR:n1/n3/n5/n8/n28/n41/n78/n79 LTE FDD:B1/B3/B5/B8 LTE TDD:B34/B38/B39/B40/B41 WCDMA:B1/B8 |
双频Wi-Fi 6 | 1 | 1 | - | 中国 |
| H6100-NHCN-AS | 5G NR | 5G NR:n1/n3/n5/n8/n28/n41/n78/n79 LTE FDD:B1/B3/B5/B8 LTE TDD:B34/B38/B39/B40/B41 WCDMA:B1/B8 |
- | - | 1 | 1 | 中国 |
| H6100-RCCN-CS-W2 | 5G RedCap | 5G NR:n1/n3/n5/n8/n28/n41/n78/n79 LTE FDD:B1/B3/B5/B8 LTE TDD:B34/B38/B39/B40/B41 |
双频Wi-Fi 6 | 1 | 1 | - | 中国 |
| H6100-RCCN-AS | 5G RedCap | 5G NR:n1/n3/n5/n8/n28/n41/n78/n79 LTE FDD:B1/B3/B5/B8 LTE TDD:B34/B38/B39/B40/B41 |
- | - | 1 | 1 | 中国 |
| H6100-NQCN-CS-W2 | 5G SA/NSA | 5G SA/NSA:n1/n2/n3/n5/n7/n8/n12/n13/n14/n18/n20/n25/n26/n28/n29/n30/n38/n40/n41/n48/n66/n70/n71/n75/n76/n77/n78/n79 LTE FDD:B1/B2/B3/B4/B5/B7/B8/B12/B13/B14/B17/B18/B19/B20/B25/B26/B28/B29/B30/B32/B66/B71 WCDMA:B1/B2/B4/B5/B8/B19 |
双频Wi-Fi 6 | 1 | 1 | - | 中国 |
| H6100-NQCN-AS | 5G SA/NSA | 5G SA/NSA:n1/n2/n3/n5/n7/n8/n12/n13/n14/n18/n20/n25/n26/n28/n29/n30/n38/n40/n41/n48/n66/n70/n71/n75/n76/n77/n78/n79 LTE FDD:B1/B2/B3/B4/B5/B7/B8/B12/B13/B14/B17/B18/B19/B20/B25/B26/B28/B29/B30/B32/B66/B71 WCDMA:B1/B2/B4/B5/B8/B19 |
- | - | 1 | 1 | 中国 |
| H6100-L4CN-CS-W2 | 4G LTE | LTE FDD:B1/B3/B5/B8 LTE TDD:B34/B38/B39/B40/B41 |
双频Wi-Fi 6 | 1 | 1 | - | 中国 |

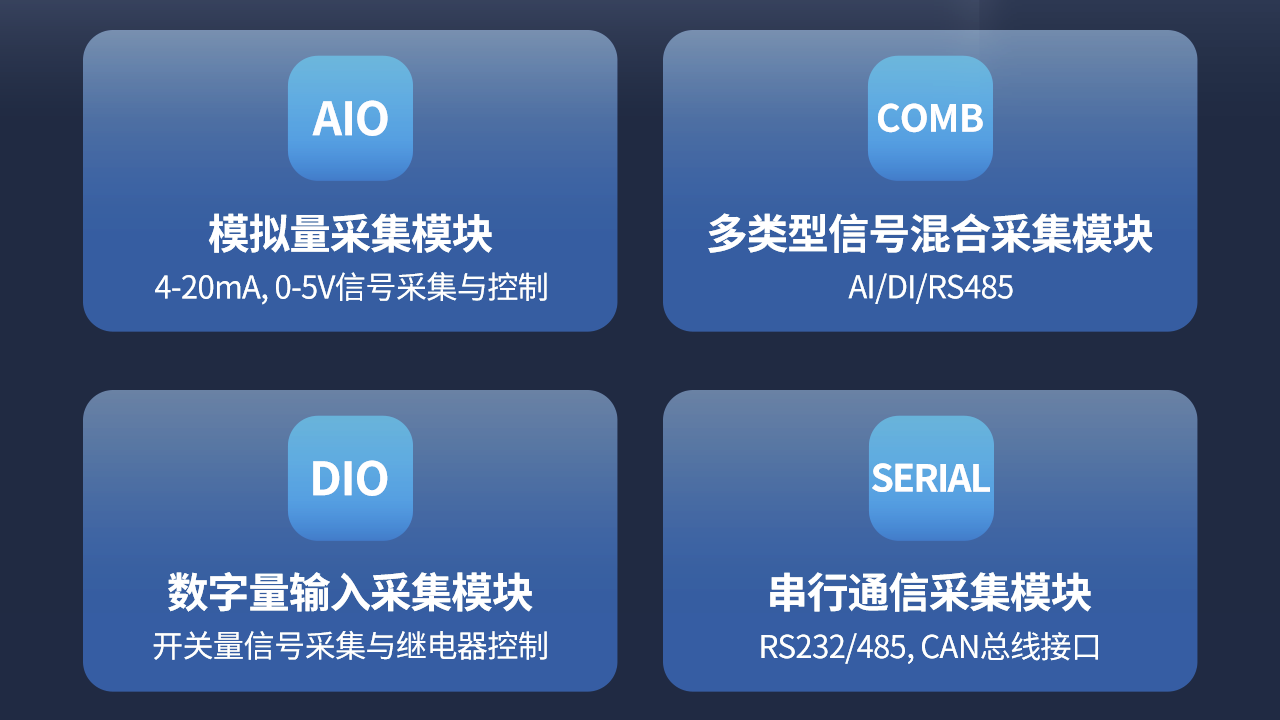

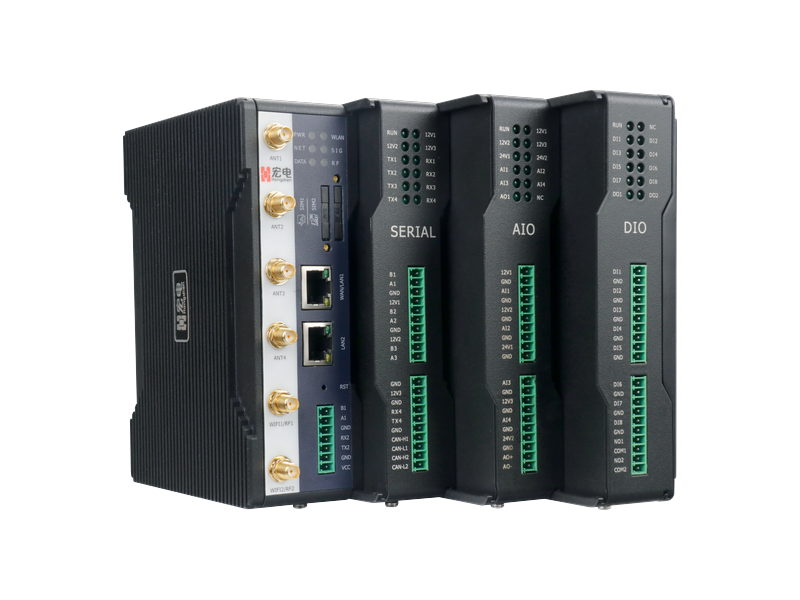

| 扩展板选型表 | 产品名称 | 核心功能 | 电源输出 | 典型应用 |
| H0110-ZCOMB | 模拟量I/O扩展模块 | 4路AI，1路AO | 3路12V输出，2路24V输出 | 传感器与仪表数据采集 |
| H0110-ZAIO | 多功能复合扩展模块 | 3路AI，2路RS485，2路DI | 2路12V输出，1路24V输出 | 多类型信号混合采集 |
| H0110-ZDIO | 数字量I/O扩展模块 | 8路DI，2路继电器DO | —— | 设备开关控制、状态监测 |
| H0110-ZSERIAL | 串行通信扩展模块 | 3路RS485，1路RS232，2路CAN | 3路12V输出 | PLC组网、仪表通信 |
