| 规格参数 | 规格说明 | |
| 产品信息 | 型号 | H6700 |
| CPU | 4核ARM Cortex-A7处理器（主频≥700 MHz） | |
| DDR | 512MB | |
| EMMC | 32GB | |
| 通信参数 | 网络 | 4G/5G全网通，支持5G R16、R17特性，可选单模双卡或双模双卡 |
| WiFi | WiFi6 2.4G /5.8G ( 802.11 b/g/n /ac/ax ) | |
| 定位 | 默认支持单北斗定位，可选GPS/北斗/GLONASS | |

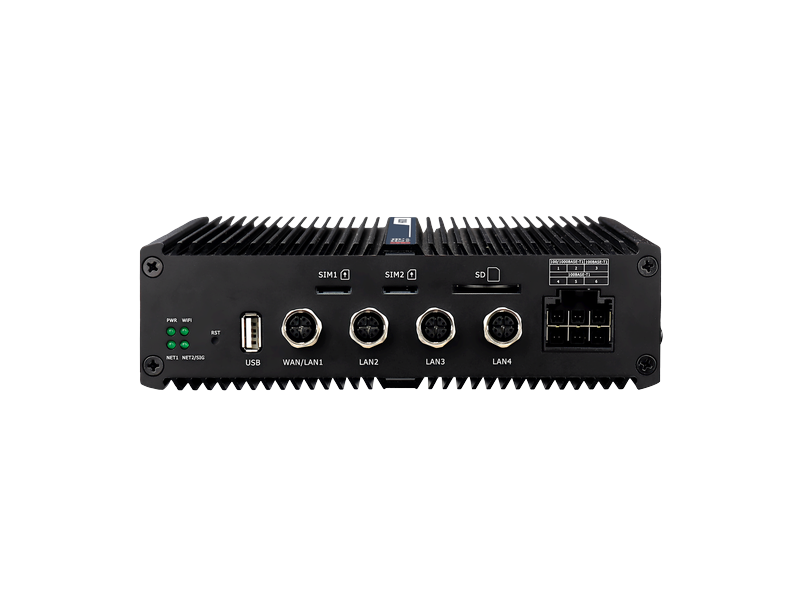

| 接口 | 网口 | 4×M12-X 1000BASE-T自协商（1路可WAN/LAN切换） 2×1000BASE-T1 4×100BASE-T1 （100/1000 Mbps全双工，速率可配） |
| 天线接⼝（FAKRA） | 8*4G/5G、2*WiFi天线， 1*定位天线（天线复用） | |
| USB | 1*USB2.0 Type A | |
| SD Card | 支持 | |
| SIM Card | 1.8V/3V，2*SIM卡，可选支持ESIM | |
| 其他接口 | 1*RS232/RS485可选、3*RS485、1*DO、1*DI、2*CAN、1*12V/1A电源输出(2 x 10 pin白色座子) | |
| 物理特性 | 工作温度 | -40℃ ~ +75℃ |
| 工作功耗 | 约360mA@24V DC（空闲待机） 约480mA@24V DC（正常工作） 约650mA@24V DC （满载工作） 约15mA@24V DC（深度休眠） |
|
| 储存温度 | -40℃~+85℃ | |
| 相对湿度 | ≤95%（无凝结） | |
| 电源输入 | +9~+36V DC 电源输入(M12 A-coded接口) | |
| 安装方式 | 壁挂 | |
| 外形尺寸 | 195×164.2×55.5 （mm） | |
| 外壳 | 金属 | |
| 防护等级 | IP30 | |
| 重量 | 约1.5kg |
|
软件功能 |
功能子类 |
功能描述 |
|
基本功能 |
通信能力 |
根据不同的模块可实现4G/5G全网通，支持5G R16、R17特性 |
|
专网接入 |
支持APN、VPDN拨号，支持CHAP、PAP接入认证 |
|
|
有线接入 |
WAN口静态IP/DHCP/PPPoE拨号 |
|
|
无线接入 |
DHCP自动拨号、按需拨号 |
|
|
WiFi功能 |
支持WiFi功能，WiFi AP/station客户端功能，支持IEEE 802.11b/g/n/ac/ax，支持2.4G和5.8G双频WiFi，支持WPA/WPA2认证，TKIP/AES 加密，支持隐藏SSID |
|
|
扩展功能 |
定位 |
默认支持单北斗定位，支持将定位数据上报指定服务器 |
|
网络功能 |
网络地址转换 |
支持NAT，支持MASQ动态源地址转换 |
|
路由策略 |
支持静态路由、策略路由，支持RIP和OSPF动态路由 |
|
|
网络安全 |
数据安全 |
支持IPSec、GRE、IPIP、PPTP、L2TP、OpenVPN，支持GRE over IPSec，IPSec over PPTP/L2TP/GRE/IPIP等组合VPN |
|
IPSec支持IKE v1 v2自动协商、支持完美向前加密 |
||
|
支持md5、sha1、sha2_256加密算法 |
||
|
防火墙 |
支持NAT、DMZ、端口映射功能，支持根据源目IP、MAC、端口等五元组的过滤规则 |
|
|
QoS |
支持QoS，可针对业务、协议、IP网段进行多种方式的QoS带宽智能管理 |
|
|
DDNS |
支持动态域名查询 |
|
|
防DOS |
支持端口防扫描、支持防UDP、ICMP、TCP泛洪攻击 |
|
|
云应用 |
云管理 |
宏电DMP平台批量动环管理设备，支持远程升级、配置，状态监控、远程日志管理等 |
|
云传输 |
支持内网穿透，支持DFS远程访问 |
|
|
云组网 |
支持SDWAN、SDLAN自组网 |
|
|
WEB页面状态监控 |
支持状态页面查看设备CPU、内存占用情况 支持状态页面查看移动网络接口流量统计情况及监控下位机终端信息 |
|
|
特色功能 |
VXLAN |
支持VXLAN技术，实现大二层组网 |
|
智能插件 |
支持宏电标准工业协议插件、DTU插件 支持从本地获取APP插件包，对插件进行安装、卸载、启动、停止等管理操作 |
|
|
链路检测 |
支持ping检测，根据检测结果设置动作，实现智能链路的功能 |
|
|
二次开发 |
支持C和Python二次开发，提供二次开发环境支持 |
|
|
可靠性功能 |
链路备份 |

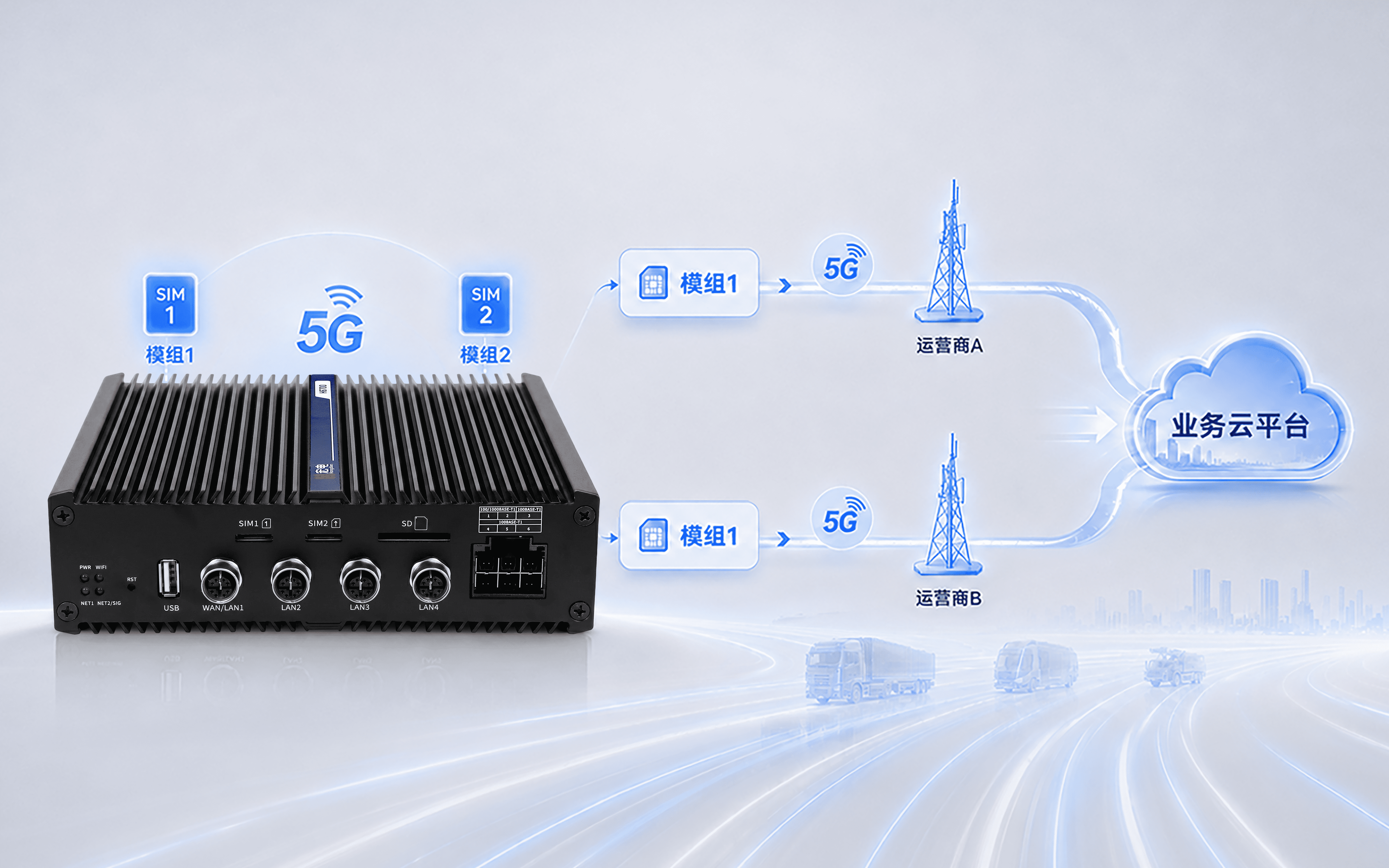

支持WAN、WiFi、5G等多网同时在线，支持双SIM链路切换 支持多网链路备份，实现无线与无线、无线与有线链路之间的互备切换 |
|
负载均衡 |
支持将流量智能分配至 WAN/4G/WiFi 等多网络链路，基于连接数/权重/跃点等动态调度，避免单链路过载，实现秒级故障切换与低成本高可靠组网。提升带宽利用率、避免单一链路过载，并增强网络可靠性。 |
|
|
链路聚合 |

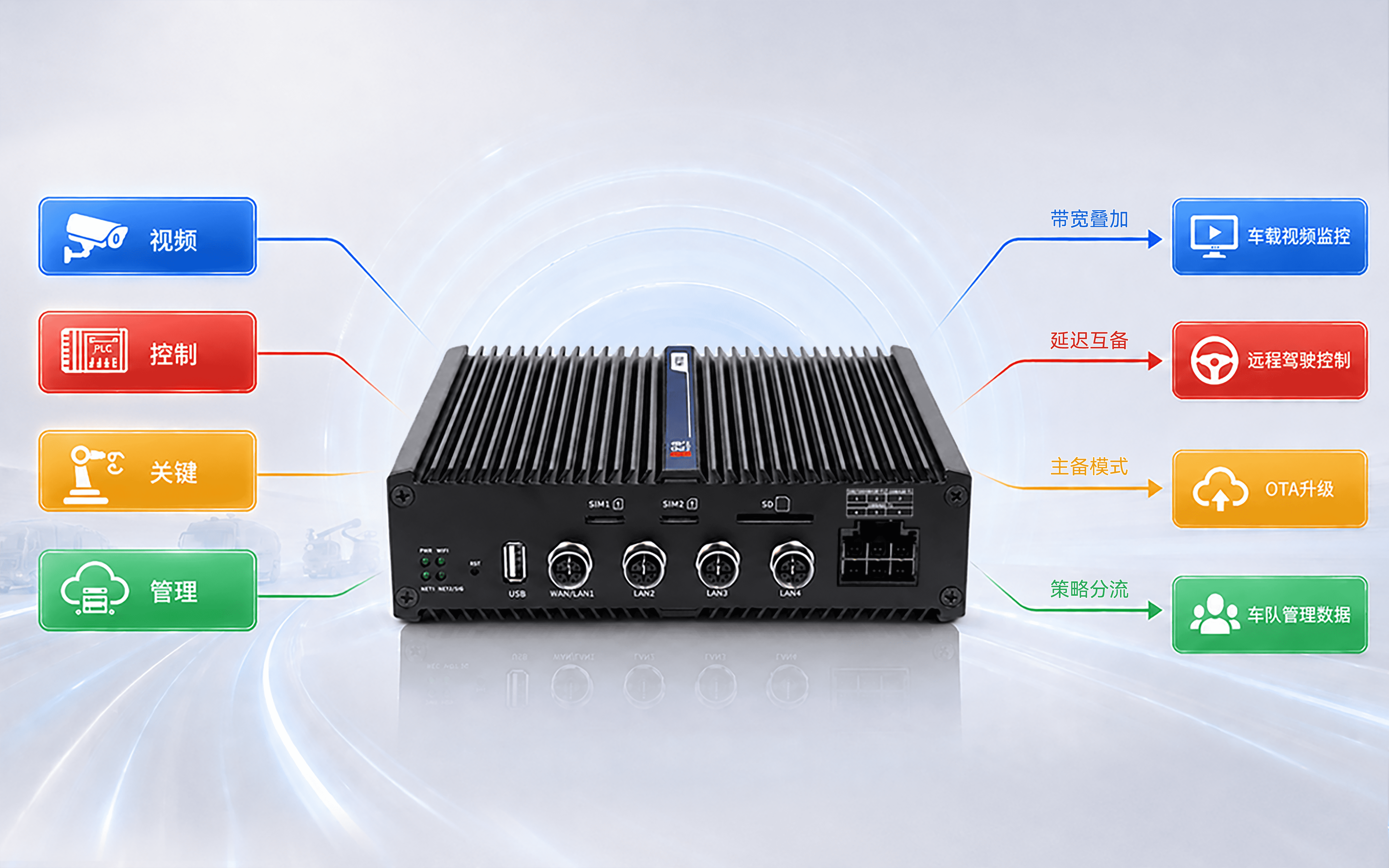

支持双5G/4G、Wi-Fi、有线等多条链路智能聚合，将多链路出口带宽合并使用，实现带宽叠加与流量负载分担，提升总吞吐量；同时支持链路间毫秒级故障切换，单条线路异常时业务无缝迁移至备用链路，确保网络连接不中断。 |
|
|
TSN网络 |
深度集成 TSN特性，底层基于车规级物理以太网芯片。设备能够通过硬件级时间同步协议（IEEE 802.1AS）建立统一的时间基准，确保跨网元的数据流保持严格的时间一致性。配合流量整形与优先级调度算法，能够为车载关键控制流提供“零丢包”与“确定性时延”的保障，完美适配智能网联汽车中骨干网的高可靠通信需求。 |
|
|
参数备份 |
参数备份及导入 |
|
|
看门狗 |
软硬件看门狗，系统状态自检 |
|
|
参数管理 |
WEB、平台多种参数管理方式 |
|
|
管理维护 |
升级 |
支持本地、远程、平台固件和补丁升级 |
|
网络诊断 |
支持Ping、Traceroute网络分析 |
|
|
日志管理 |
系统本地日志和远程日志查看和导出，支持日志类型分类分级存储 |
|
|
日志备份 |
支持自动循环滚动本分存错日志，错误日志自动记录。 |
|
|
校时 |
支持NTP网络对时 |
|
|
指示灯 |
支持LED状态监测（显示电源、WIFI、网络、信号、数据收发等状态） |
|
|
RST功能 |
支持RST功能、恢复默认、恢复出厂设置 |
|
|
用户管理 |
支持主客用户管理 |
|
|
任务管理 |
支持计划管理、定时任务执行 |
|
|
测试 |
EMC测试 |
1.静电放电抗扰度4级（空气放电±15kV，接触放电±8kV） 2.射频电磁场辐射抗扰度3级（频率范围80MHz-6GHz，电场强度10V/m） 3.雷击浪涌（冲击）抗扰度4级（DC-IN差模 ±1kV） 4.电快速瞬变脉冲群抗扰度4级（电源端口 ±2kV、网口 ±1kV） |
| 子型号 | 网络 | 模块1频段 | 模块2频段 | WiFi | 定位 | 以太网 | T1网口 | RS232 | RS485 | CAN | DI | DO | 国家和地区 |
| H6700-NU-C3S | 5G单模 | 5G NR:n1/3/5/8/28/41/77/78/79 LTE FDD:B1/3/5/8,LTE TDD:B34/38/39/40/41,WCDMA:B1/8 |
× | 双频Wi-Fi 6 | BD | 4*M12 X-coded GbE | × | 1 | 3 | 2 | 1 | 1 | 中国 |
| H6700-NH-C3S | 5G单模 | 5G NR:n1/n3/n5/n8/n28/n41/n78/n79 LTE FDD:B1/B3/B5/B8 LTE TDD:B34/B38/B39/B40/B41 WCDMA:B1/B8 |
× | 双频Wi-Fi 6 | BD | 4*M12 X-coded GbE | × | 1 | 3 | 2 | 1 | 1 | 中国 |
| H6700-NUNH-4S-T1 | 5G双模 | 5G NR:n1/3/5/8/28/41/77/78/79 LTE FDD:B1/3/5/8,LTE TDD:B34/38/39/40/41,WCDMA:B1/8 |
5G NR:n1/n3/n5/n8/n28/n41/n78/n79 LTE FDD:B1/B3/B5/B8 LTE TDD:B34/B38/B39/B40/B41 WCDMA:B1/B8 |
双频Wi-Fi 6 | BD | 4*M12 X-coded GbE | 2 *1000/100BASE-T1+4*100BASE-T1 | 0 | 4 | 2 | 1 | 1 | 中国 |
| H6700-NUNQ-4S-T1 | 5G双模 | 5G NR:n1/3/5/8/28/41/77/78/79 LTE FDD:B1/3/5/8,LTE TDD:B34/38/39/40/41,WCDMA:B1/8 |
5G SA/NSA:n1/n2/n3/n5/n7/n8/n12/n13/n14/n18/n20/n25/n26 /n28/n29/n30/n38/n40/n41/n48/n66/n70/n71/n75/n76/n77/n78/n79 B20/B25/B26/B28/B29/B30/B32/B66/B71 |
双频Wi-Fi 6 | BD | 4*M12 X-coded GbE | 2 *1000/100BASE-T1+4*100BASE-T1 | 0 | 4 | 2 | 1 | 1 | 中国 |
| H6700-2NU-4S-T1 | 5G双模 | 5G NR:n1/3/5/8/28/41/77/78/79 LTE FDD:B1/3/5/8,LTE TDD:B34/38/39/40/41,WCDMA:B1/8 |
5G NR:n1/3/5/8/28/41/77/78/79 LTE FDD:B1/3/5/8,LTE TDD:B34/38/39/40/41,WCDMA:B1/8 |
双频Wi-Fi 6 | BD | 4*M12 X-coded GbE | 2 *1000/100BASE-T1+4*100BASE-T1 | 0 | 4 | 2 | 1 | 1 | 中国 |
| H6700-2NU-C3S | 5G双模 | 5G NR:n1/3/5/8/28/41/77/78/79 LTE FDD:B1/3/5/8,LTE TDD:B34/38/39/40/41,WCDMA:B1/8 |
5G NR:n1/3/5/8/28/41/77/78/79 LTE FDD:B1/3/5/8,LTE TDD:B34/38/39/40/41,WCDMA:B1/8 |
双频Wi-Fi 6 | BD | 4*M12 X-coded GbE | × | 1 | 3 | 2 | 1 | 1 | 中国 |
| H6700-NUNH-C3S | 5G双模 | 5G NR:n1/3/5/8/28/41/77/78/79 LTE FDD:B1/3/5/8,LTE TDD:B34/38/39/40/41,WCDMA:B1/8 |
5G NR:n1/n3/n5/n8/n28/n41/n78/n79 LTE FDD:B1/B3/B5/B8 LTE TDD:B34/B38/B39/B40/B41 WCDMA:B1/B8 |
双频Wi-Fi 6 | BD | 4*M12 X-coded GbE | × | 1 | 3 | 2 | 1 | 1 | 中国 |
| H6700-NUL4-4S-T1 | 5G+4G | 5G NR:n1/3/5/8/28/41/77/78/79 LTE FDD:B1/3/5/8,LTE TDD:B34/38/39/40/41,WCDMA:B1/8 |
LTE-FDD:B1/ 3/ 5/ 8 LTE-TDD:B34/ 38/ 39/ 40/ 41 WCDMA:B1/ 5/ 8 GSM:B3/ 8 |
双频Wi-Fi 6 | BD | 4*M12 X-coded GbE | 2 *1000/100BASE-T1+4*100BASE-T1 | 0 | 4 | 2 | 1 | 1 | 中国 |
| H6700-NUL4-C3S-T1 | 5G+4G | 5G NR:n1/3/5/8/28/41/77/78/79 LTE FDD:B1/3/5/8,LTE TDD:B34/38/39/40/41,WCDMA:B1/8 |
LTE-FDD:B1/ 3/ 5/ 8 LTE-TDD:B34/ 38/ 39/ 40/ 41 WCDMA:B1/ 5/ 8 GSM:B3/ 8 |
双频Wi-Fi 6 | BD | 4*M12 X-coded GbE | 2 *1000/100BASE-T1+4*100BASE-T1 | 1 | 3 | 2 | 1 | 1 | 中国 |
