H1688双向声学多普勒流量计

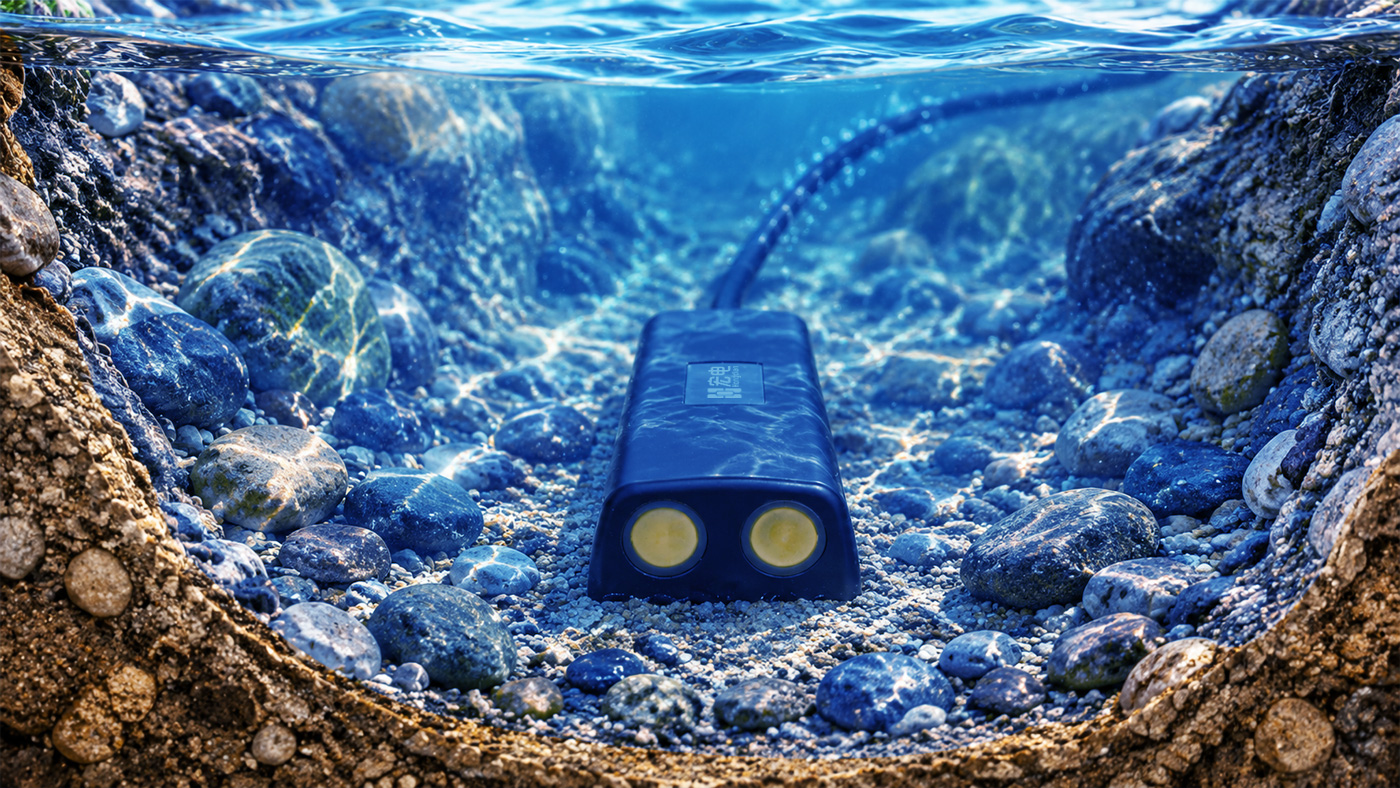

H1688双向声学多普勒流量计是一款性价比非常高的接触式测流产品,采用一体化结 构设计,集成了声学多普勒流速测量与压力式水位测量功能,可同时测量流量、流速、水位、水温、姿态角等多种参数。具有微功耗、高精度、宽量程等特点,操作简便,能够很好地满足用户对于产品高精度和高稳定性的需求。主要用于城市排水管网(雨水管、污水管、雨污合流管)、河流以及渠道的流量在线自动监测,为排水管网流量模拟及验证、内涝模拟、排水管网养护、河流水文监测及灌区信息化提供精确的流量数据。
H1688双向声学多普勒流量计

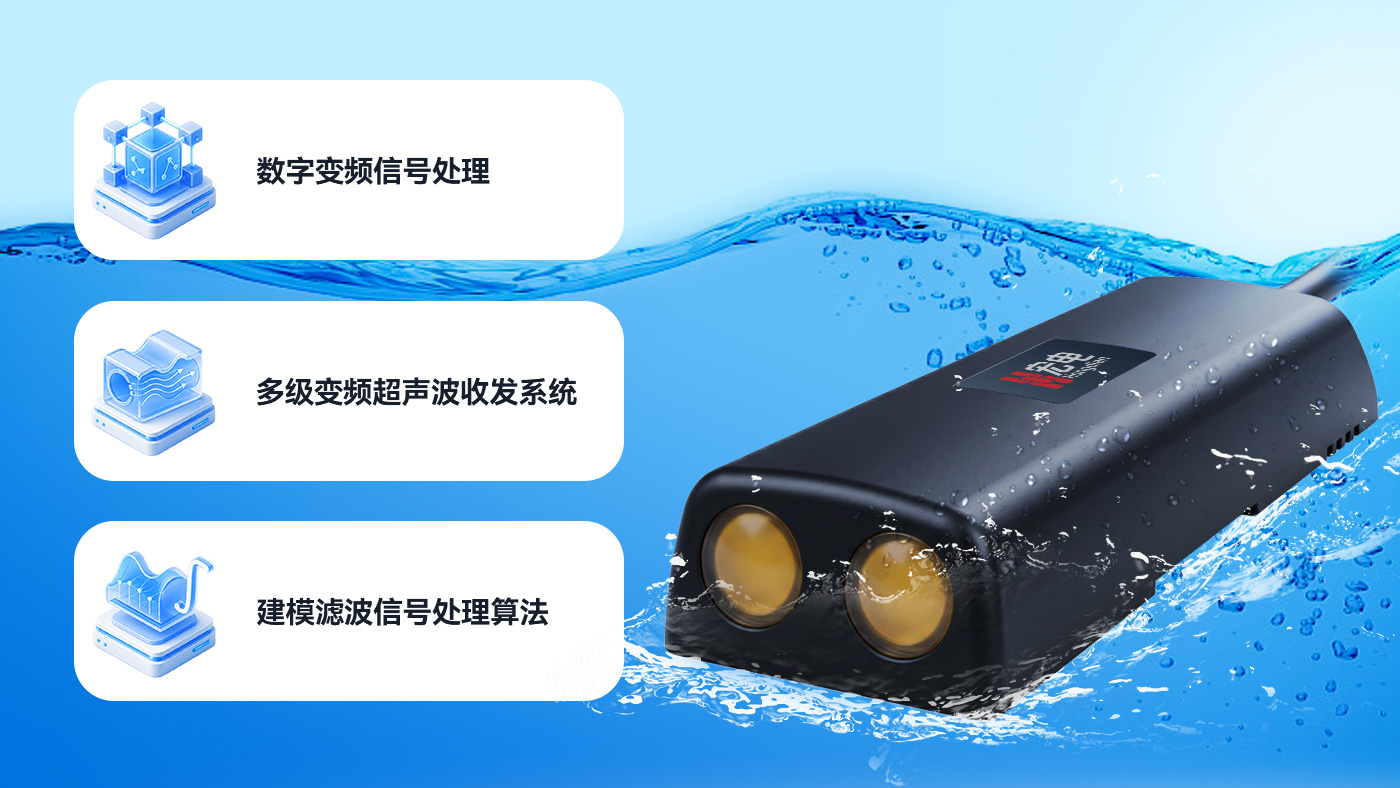

高灵敏度 强稳定性
采用多级变频超声波收发系统,可识别更低流速,获得更高灵敏度;采用数字变频信号处理方案,可完全准确判定速度方向;采用建模滤波信号处理算法,对杂波与干扰的抑制能力更强,速度测量更加稳定

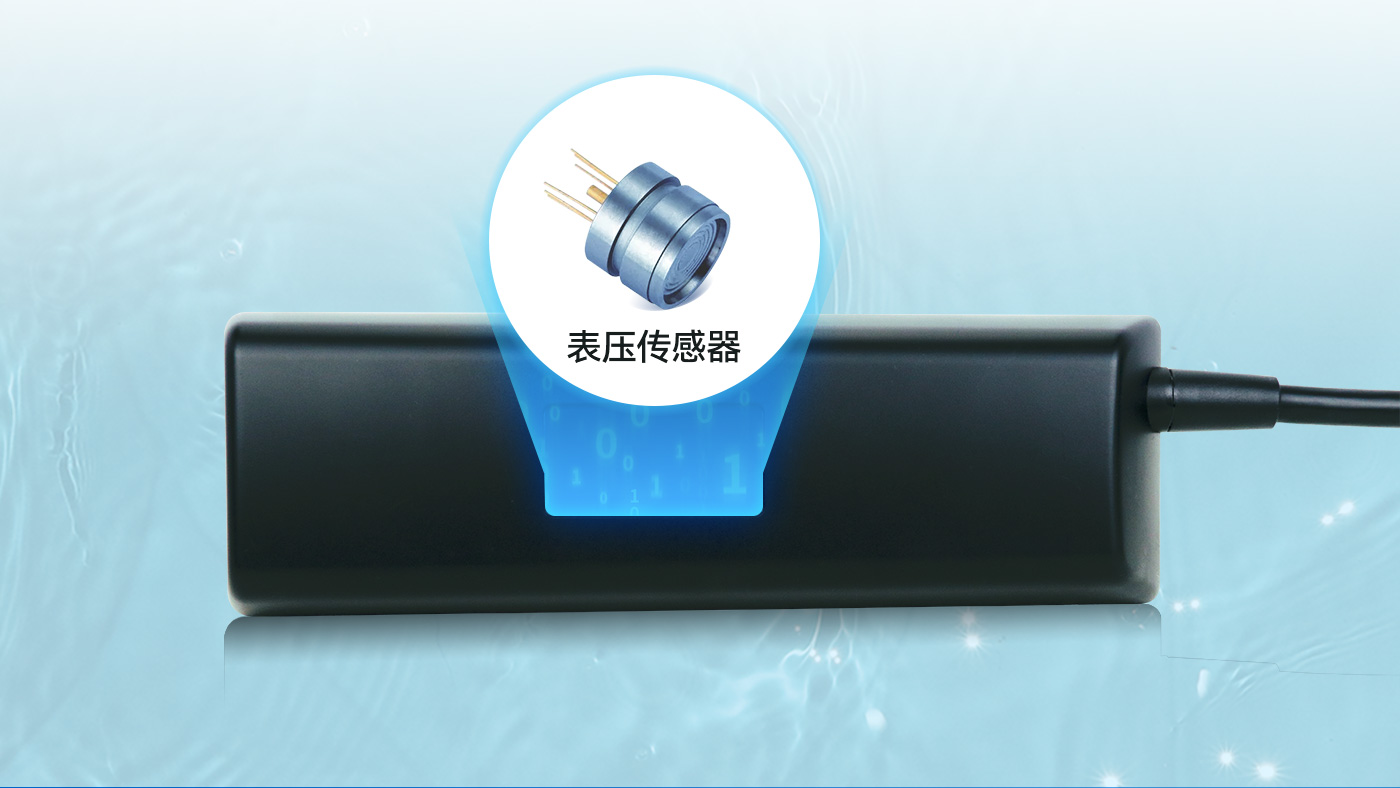

内置表压传感器
完美解决绝压传感器因不同时段、不同地域、不同 天气变化引起的误差,非常适合排水管网测量环境
断面流速测量
雷达与超声波技术相结合覆盖不同纵深 的流速,更接近于断面流速

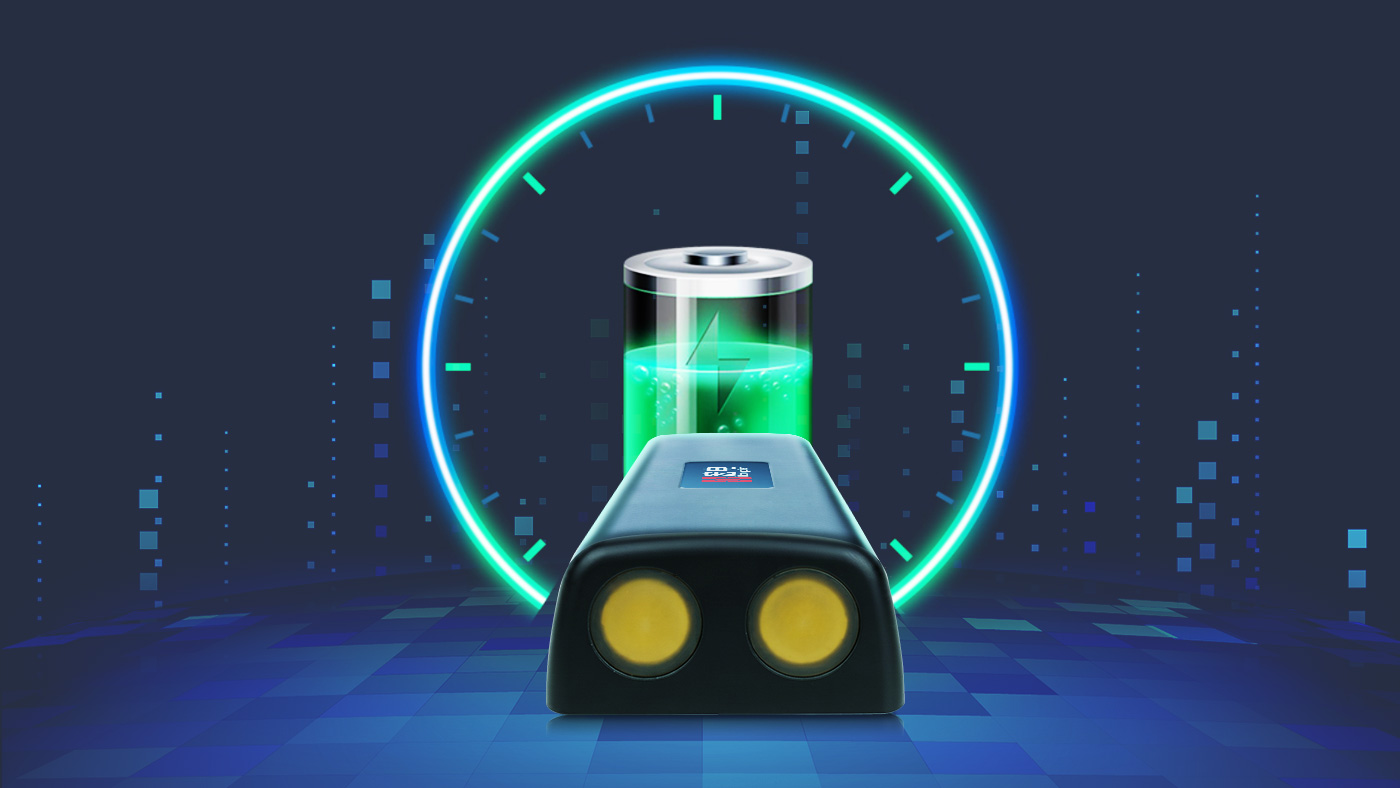

超低功耗
嵌入式软硬件、先进的电源管理策 略及科学的工作模式切换,平均功耗更低

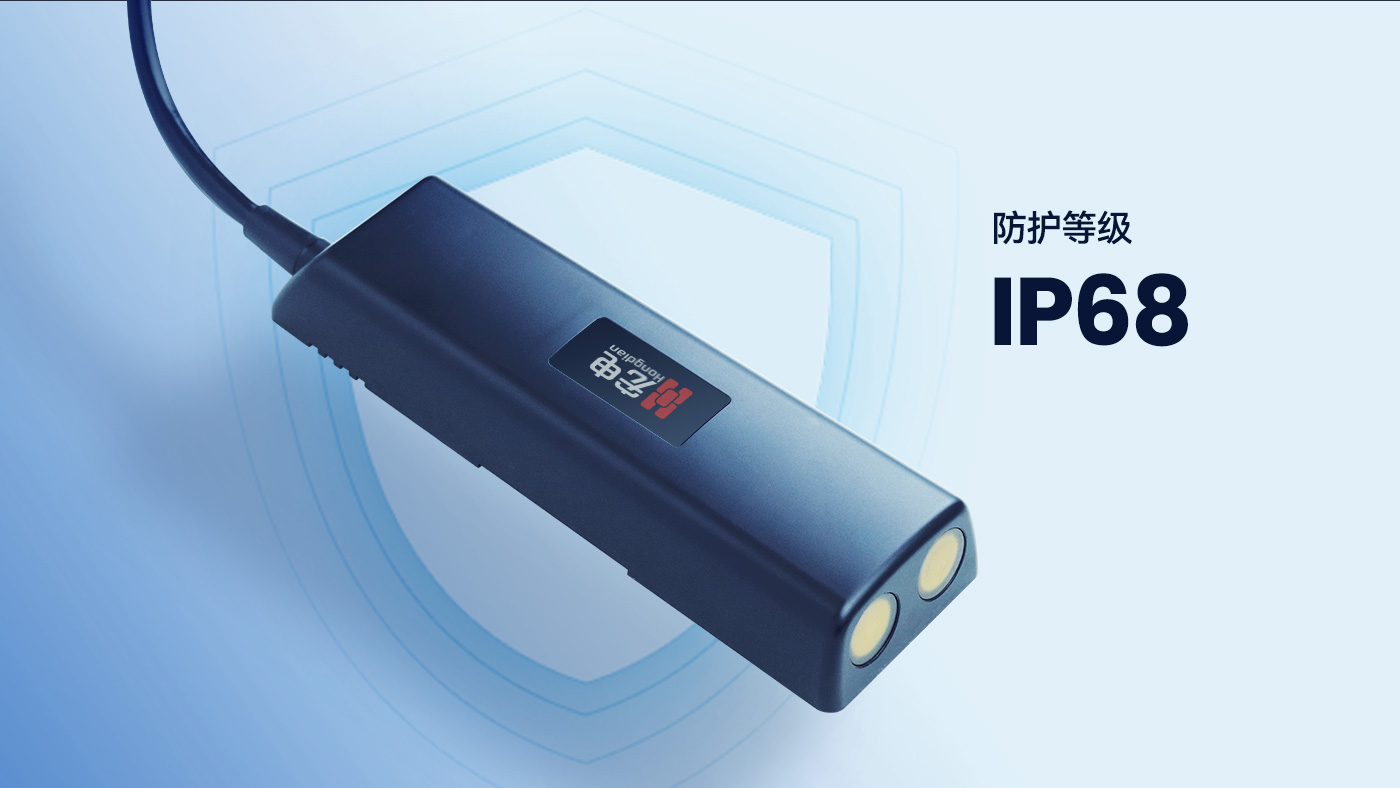

高防护等级
IP68防水等级,具备浪涌电压保护及电源极性反接保护

技术规格

参数项

说明

流速测量范围
-15m/s ~ +15m/s
起始测量流速
±0.03m/s
流速测量精度
±0.01m/s或1%F.S.
水位测量范围
0 ~ 15m
水位测量精度
±0.1%F.S.
温度测量范围
-30 ~ +75°C
温度测量精度
±1°C
姿态角精度
±1° (分辨率±0.1°)
供电电压
+12V DC
通信接口
RS485, MODBUS-RTU协议
波特率
9600~115200 bps (默认9600)
防护等级
IP68
防雷等级
电源/RS485差模±2KV



×
