农网改造无线联网系统

农网改造无线联网系统

早期农村配电网规划不尽合理, 输电线半径小, 线路长, 瓶颈效应比较突出, 局部区域出现卡脖子现象,重过载、设备老化问题突出。目前配电网覆盖面广泛,配电台区分布点多面广,大部分地处边远山区,通信条件差,难以建成完整的综合数据网。目前仅实现了简易水平的县级配网调度自动化,负荷控制难以实现智能化及信息化,配电自动化程度低。信息传达不够顺畅、稳定性和流畅性不高,信息管理系统建设方面不够完善、精确性和稳定性有待提高,信息化不足,严重制约着流程化管理。 在农村地区,地域面积广、居住点多而分散,从而形成对农村供电的配电网及配电变压器点多面广、数量庞大,绝大部分农村配电变压器均存在相与相之间负荷不均衡,每天各时段、年度中不同季节的负荷率差别非常大,传统的人工运行管理已不能及时清楚掌握农村配电网的运行状况,只能粗略估计来实施配网运行,远远不能满足客户对电力供应的要求。因此,建设农村电网远程监测系统是十分必要的,也符合供电企业对配电网精益管理的需求。



目前大部分农村电力通信网络现状问题如下:

1、 单纯依靠电力载波机组建通讯网,每个站点只能提供2路语音2路RS232数据,远远不能达到目前电力变电站的需求。急需线路改造,扩充容量,敷设光缆;

2、无法敷设光纤的地方与敷设光纤的地方如何组建网络。

宏电农网改造无线联网系统采用GPRS无线通信技术,对供电辖区内农村配电变压器及其它设施运行工况实施实时远程监测及控制,实现由监测中心至各配电变压器的统一监测、逐一控制的目标,通信方式上利用互联网技术和无线通信技术进行快速、可靠的远方监控。

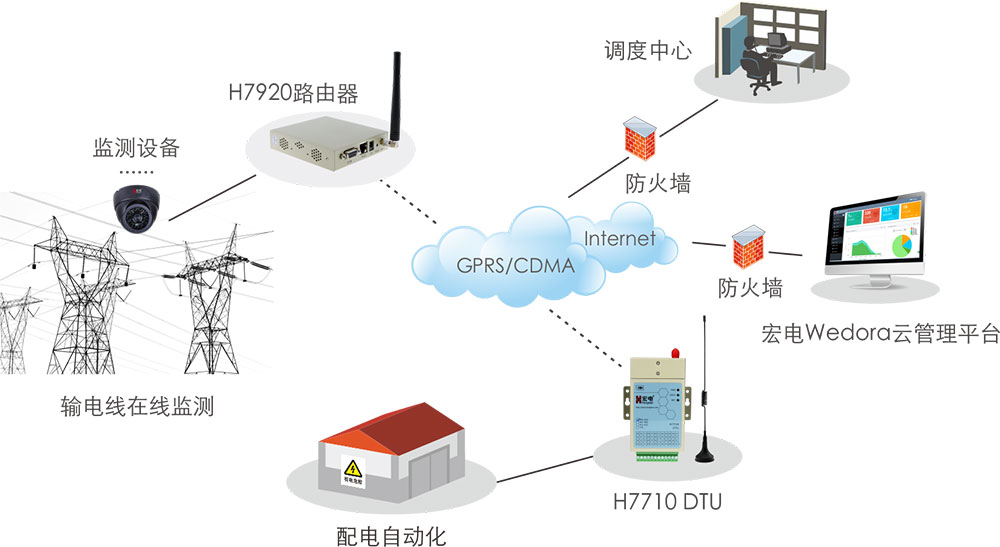

系统拓扑图

系统功能

宏电农网改造无线联网系统主要由前端控制部分、无线传输部分以及平台部分组成。

前端控制部分:

主要是110KV及以下的设备。包含环网柜、无功补偿器、故障指示器、低压配电箱、低压变压器等,都是农网改造里面不可或缺的设备。

传输部分:

宏电2G/3G/4G 无线传输设备。通过运营商的3G/4G无线网络实时将前端控制设备的工作状态传输到平台。并可以将平台的控制查询指令下发给前端设备。实时稳定的双向通信。

平台部分:

农网检测平台:

实时搜集前端设备上报的数据。监控平台通过对农网状态监测参数的分析,可及时判断农村电网的故障点并提出事故预警方案,便于及时对农网的故障设备进行维修或更换等措施,降低农村电网事故发生的可能性。也可以弄过平台数据实时掌握农网用电负荷,根据农网用电规律,实时进行调压调容,提升农网的运行效率。

宏电云管理平台

宏电云平台是一款企业级宏电终端设备管理平台,可以实时监测宏电DTU的工作状态,掌控每个设备的在线状态、信号强度、掉线次数与时长等信息。可以及时针对需求对DTU参数进行配置、升级等操作。及时处理设备的故障,使设备处于最佳状态运行,节省客户的运维与管理成本。为农网监测数据的稳定可靠传输保驾护航。

系统优势

1、实时性。

可以随时检测设备的运行状态,一旦设备出现缺陷,能及时发现并跟踪检测、处理,对保证农村电网安全更具意义。 及早发现问题故障,缩短农村电网维护的周期,也可以通过故障数据的实时获取做到维护工作的有的放矢。

2、真实性。

由于在线监测技术在电网设备运行电压和状态下的各项参数进行检测,检测结果符合实际情况,更加真实和全面。

3、针对性更强。

可根据各项数据的发展和变化来确定检修项目、内容和时间,检修目的明确,针对性更强。

4、提高了设备供电可靠性。

由于实行状态检修,减少了线路停电次数和时间,提高了供电可靠性,避免少供电损失,同时也提高了电力部门全员劳动生产率。

5、适应性强。

宏电DTU通过绝缘电阻、绝缘强度、浪涌干扰、静电放电干扰、高低温、射频辐射电磁场、工频磁场等严格测试。通过国家3C认证,符合甚至相关国家标准。“智慧、可靠”。

配套产品

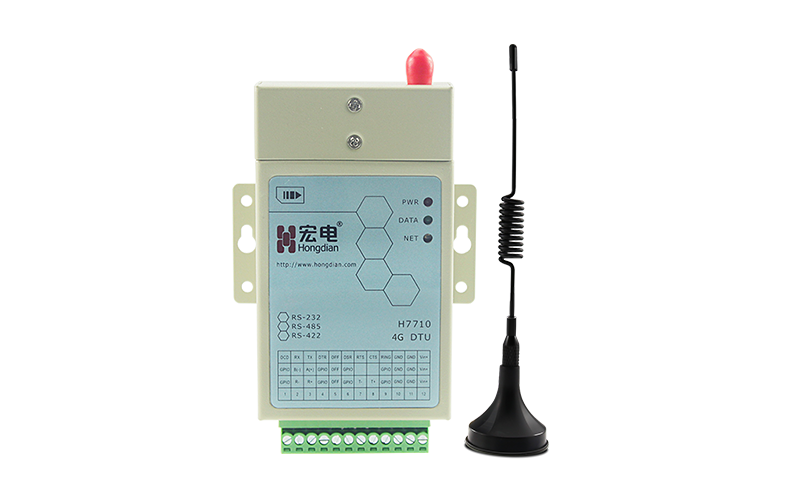

H7710-DLJM是深圳宏电自主研发的一款基于 GPRS/GSM网络的无线 DN 数据通信产品。产品利用运营商的 GPRS/GSM 无线网络,为电力客户终端设备、数据服务中心(平台) 、加密服务器搭建起一条无线通信链路,客户可基于该无线通信链路传输其用户数据。





(1)多种工作模式选择(透明和非透明);

(2)永远在线;

(3)支持本地数据激活;

(4)软硬件多重看门狗机制;

(5)内嵌完备的PPP,TCP/IP协议栈;

(6)协议扩展功能;

(7)内置ppp心跳机制,防止DTU被基站休眠;

(8)应用层心跳机制,保持应用层稳定连接,适时检测连接状况;

(9)可升级固件程序;

(10)支持中国宏电M2M设备云管理平台,可进行远程管理;

(11)嵌入式处理器,支持高速处理协议和大量数据;

(12)设备上电联网成功率100%;

(13)稳定性:7x24小时;

(14)设备断网后自动联网成功率100%。
