污染源在线自动监控系统

污染源在线自动监控系统

随着当今世界工业化程度越来越高,物质生活质量提高的同时也带来了环境质量的破坏。人类的身体健康受周边环境直接影响,空气质量问题日益成为公众关注的焦点。空气中的污染物主要包括可吸入颗粒物(例如PM2.5)、二氧化硫、二氧化碳等,对人体健康的危害主要表现为对呼吸系统的影响。长时间吸入可能引起呼吸功能下降、呼吸道症状增加甚至更加严重的后果。空气环境的保护要有可靠、有效的监测手段,为环境的治理提供强有力的依托。监测空气环境中各污染物的浓度,并将监测结果传输给远程终端成为解决问题的关键环节。



我国目前大部分地区依然采用人工采样和实验室分析为主的大气监测手段,这种方式不能及时、准确地监测到污染物的实时排放情况,使得环境管理人员很难在短时间内摸清所有污染区的实际情况,对各种突发性污染源及污染现场,也不能做到即时准确的监测和处理。

环保系统中,常常需要对众多的污染排放点进行实时监测,大部分监测数据需要实时发送到管理中心的后端服务器进行处理。由于监测点分散,分布范围广,而且大多设置在环境较恶劣的地区,通过电话线传送数据往往事倍功半。

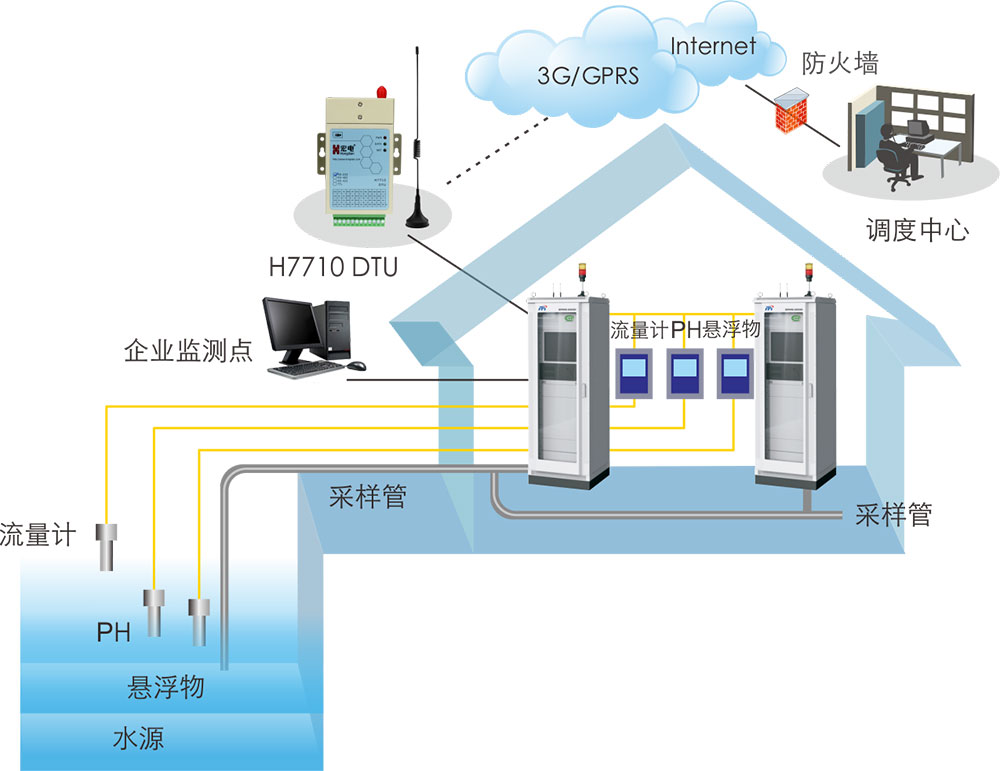

系统拓扑图



宏电污染源在线监测系统通过2G/3G/4G无线网络进行数据传输,成为环保部门选择的通信手段之一。污染源监测设备可将采集到的污染数据和告警信息通过2G/3G/4G网络及时发送到环保监测部门,实现对排污单位或个人的及时管理,可以大大提高环保部门的工作效率。

污染源在线自动监控系统从底层向上可分为污染源现场监测站、传输网络和环保局中心站3 个层次(如上图所示)。

1)现场监测站位于各个污染源现场监测点,又可分为现场仪表、现场通信网络、数据采集传输服务器、无线传输终端等组成,主要完成数据的采集和处理、GPRS终端组网,完成数据采集、分析、GPRS网络接入、无线透明传输链路建立等工作。

2)传输网络负责将污染源现场监测站的数据传输到环保局中心站,属于传输介质;

宏电GPRS DTU H7710

3)环保局中心站它通过网络传输层和现场层相互通讯,交换数据、指令下达,以实现对现场层的集中远程监控,并且可以通过其软件接口与视频系统、GIS系统进行无缝结合。



系统功能

◆ 实时监控管理

◆ 强大的报警与预警功能

◆ 数据的统计与分析

◆ 与地理信息系统(GIS)无缝集成

◆ 系统管理





系统价值

将自动控制、网络通信、计算机以及GIS 等信息技术引入环境监测领域,采用宏电工业级的无线传输模块、组建包括污染源在内的各环境要素在线监测系统,实现污染源在线监测系统的开发与建设,对重点污染源进行连续实时监测,动态掌握重点污染源企业的排污及超标情况,对加强重点污染企业、流域污染物排放的监督、总量控制、防止重大污染事故的发生,提高我国环境监测信息化水平以及环境决策与管理能力等都具有重大意义。





系统优势

方案优势

该方案将自动控制、网络通信、计算机以及GIS 等信息技术引入环境监测领域,采用宏电工业级的无线传输模块、组建包括污染源在内的各环境要素在线监测系统,实现污染源在线监测系统的开发与建设,对重点污染源进行连续实时监测,动态掌握重点污染源企业的排污及超标情况,对加强重点污染企业、流域污染物排放的监督、总量控制、防止重大污染事故的发生,提高我国环境监测信息化水平以及环境决策与管理能力等都具有重大意义。

技术优势

宏电2G/3G/4G污染源在线自动监控站应用系统基于2G/3G/4G技术的气象信息采集系统,它由气象采集器、RTU、宏电2G/3G/4G DTU、数据中心(管理工作站,数据库服务器,web发布服务器)组成。采集器负责实时采集各种监测参数(可吸入颗粒物(例如PM2.5)、二氧化硫、二氧化碳等),然后汇总到RTU,接着传到宏电2G/3G/4G传输终端,通过2G/3G/4G网络把数据汇集到服务器,服务器上的数据可以通过web和客户端形式发布到各个省县级环保监测单位。具有采集数据快速准确,能快速生成统计分析,安全可靠等特点,极大地提高了数据采集的实时性,稳定性,高效性。
