LED无线气象预警信息发布系统

LED无线气象预警信息发布系统

近几年以来国内各地发生的雪灾、地震,使越来越多的人意识到,面临突发公共事件所带来的严峻考验,必须加强重大危机的应急处置和应急联动能力能力。 中国是世界上受自然灾害影响最为严重的国家之一,灾害种类多、灾害发生频率高、灾害损失严重;我国目前正进入经济社会发展的关键阶段,既是关键发展期,同时又是矛盾凸显期,安全生产问题、环境保护问题、社会问题突现,这些问题需要重视,可以说,我国目前处在突发公共事件的高发时期,在未来很长一段时间内,都将面临突发公共事件所带来的严峻考验。

气象发布LED显示要求实时性和及时性,在网络出现问题时能及时自动恢复。而气象LED显示屏大部分位于室外地区,在部署过程中出现有线网络部署困难和部署异常昂贵的现状,宏电无线DTU设备H7710很好的解决了网络部署困难,维护困难的问题

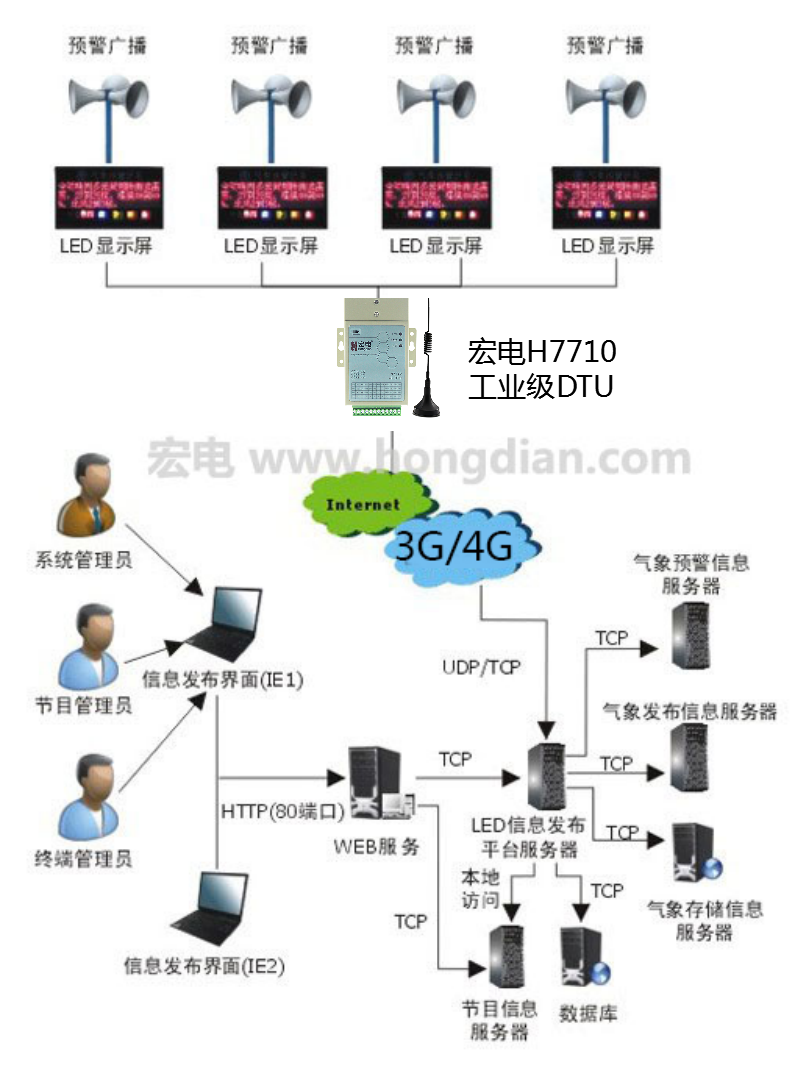

系统拓扑图



宏电LED无线气象预警信息发布系统为端到端的分布式、网络化系统,在逻辑上系统可以分为3层结构:

1)信息发布中心:对多媒体信息发布的播出内容、播出设备、播出系统的进行控制与管理的中枢。这个发布中心可以是一个总的管理中心,也可以是“总中心+二级管理中心”模式的分布式管理系统;并且,操作员可以在任意位置登录系统并进行远程的系统管理。除了多媒体信息发布系统主系统外,系统还提供了专门面向气象服务行业的业务子系统,通过开放式的数据接口,可以与第三方气象应用系统及平台进行数据对接,提供气象预警多媒体信息发布及显示联动系统解决方案WEB信息、卫星云图、实时气象数据等信息。

2)传输网络:为气象预警信息的发布提供传输和管理通道的网络。本系统中使用宏电DTU设备H7710完成LED屏与气象发布系统对接,保证发布数据的及时下发。

3)发布终端:即播放器,负责接收信息发布中心发布的内容,并以组合播放的形式在指定显示屏幕上播出。发布终端(播放器)可以连接LCD、PDP、投影仪、LED等多种类型的屏幕,通过灵活的接口扩展,可以平滑兼容现有的显示系统和LED控制系统。
















系统功能

1) 组网规模大

气象防灾减灾预警广播系统采用点对多点组网模式,气象防灾减灾预警广播系统通过GPRS/EDGE/CDMA /3G的网络架构模式,服务中心所有数据集中存储与服务器便于日常系统维护。客户端软件随时随地在有互联网接入的地方即可实现数据发送管理等操作。

2) 高效的实时传输性能

系统中无线数据传输部分采用UDP显示屏进行视觉和听觉的同步广播。

3) 稳定可靠性

气象防灾减灾预警广播系统使用环境的特殊性,必须保证系统工作相对稳定可靠。一是中心系统的可靠性,选用稳定可靠的操作系统和工控机作为气象防灾减灾预警广播系统平台载体,气象防灾减灾预警广播系统平台具有权限操作功能,从应用上保证了系统的可靠运行发布;二是国内优质的LED大喇叭,解决了气象信息到农村最后一公里”的问题,可以大大提高农民防灾减灾的能力,带来巨大的农业经济效益。该系统平台建设完成后,也可用于政府部门其它突发事件、重大灾害预警、政策宣传、商贸资讯等方面的信息发布。



系统优势

部署简易

在道路旁或者广场部署LED的时候不需要自行增加有线网络,通过宏电DTU设备H7710拨号上运营商的2/3/4G网络中,保证网络部署随建随用,增强便利性。

信息发布及时性

宏电DTU设备H7710可以实现LED屏和气象发布系统的长时间连接,保证链路有效性,在需要发布信息时通过建立的连接及时将信息下发。

减少维护运营成本

DTU设备H7710具备故障自动恢复和上连链路检测功能,在现场出现问题时能及时恢复现场网络;下发消息通过发布系统及时下发,减少现场维护成本。





方案价值



气象预警多媒体信息发布及显示联动系统除了用于支持气象预警信息发布应用外,同时可应用于:天气信息实时发布,可实时发布天气预报各类信息;城市公众信息发布,可实时发布字幕信息、分屏信息,使政府政策、办事指南、时事新闻、公益广告、天气情况、道路状况等及时信息快速发布;通知公告和应急预警通知的发布,可发布应急预警通知或公告等内容,可及时的将一些紧急情况通知到各单位和各地点;自定义分布模板,能实现可选择已定义的信息发布模板、分屏模式和发布内容;公益广告增值服务,可用于公益广告增值服务。

气象预警多媒体信息发布及显示联动系统根据气象局的业务需求和要求,结合应用特色采用自主开发的数字多媒体播控技术和显示联动技术,采用液晶屏作为主要显示方式,是一套服务于气象预警、防灾减灾、应急响应的多媒体播控及显示系统,系统通过与气象业务专业软件对接,可以通过视频、图片、文字等多媒体形式,实时、高效地发布气象信息、预警信息、防灾减灾信息,并在突发事件发生时,通过显示系统进行应急响应、应急联动的作用,系统主要面向社会公众人员,可以有效防灾减灾,提高社会公共安全,促进社会和谐。

应用领域

    该方案具备部署简单、维护方便、成本相对较低等方面的优势,针对信息下发业务还可以应用于一下领域:停车位LED展示系统、新闻发布系统、景点LED展示系统、高速公路LED信息下发系统等。
