城市供水无线调度监控系统

城市供水无线调度监控系统

在城市供水调度监控系统中,由于各管网监控点分布范围广、数量多、距离远,个别点还地处偏僻,因此架设光缆、铺设电缆难度大、不切合实际,向电信部门租用专用电话线又要申请很多电话线,而且有些监控点线路难以到达,况且采用电话线路时需要等待漫长的电话拨号过程,速度慢,运营成本较高,总之监控系统采用有线通信方式建设周期长、工作难度大、运行费用高,不便于大规模使用;与之相比,无线通信方式则显得非常灵活,它具有投资较少、建设周期短、运行维护简单、性价比高等优点。在监控系统中,无线通信方式主要包括:GSM短消息、GPRS、CDMA系统等。

传统的城市供水系统已经不能满足现代城市发展的需要,智慧水务的改革已经成为了刚需,就目前的情况而言,智慧水务需要适应传统供水行业特点主要特点:

  1. 不可间断运行的高安全可靠性;
  2. 配水管网覆盖区域庞大、结构复杂;
  3. 水资源不足,常规净水处理工艺处理难度大,供水量易受随机因素影响;
  4. 管线设施的隐蔽性、管材多样性、年久失修;
  5. 偏远地区无法进行监控,保证水质;
  6. 响应速度慢,出现问题得不到及时处理;

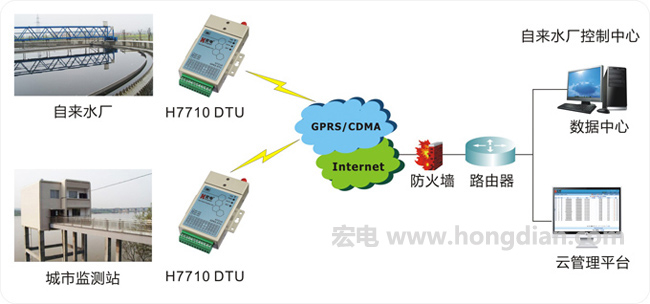

系统拓扑图

对此宏电推出城市供水行业解决方案,方案由一个主站(水司监控中心)和N个分站(监测点)组成。各监控点使用DTU(PLC)负责采集供水管网的压力、流量、液位以及控制泵房扬水泵的启动、复位、停止等。采集到的数据通过GPRS无线通讯模块实时上传至监控中心。

监控中心的计算机对采集后的数据做进一步的处理和分析,来监测整个供水管网的运行情况,如果出现某个测量站点参数异常的情况则通过GPRS无线通讯模块发送各种控制命令,来控制外站DTU(PLC)和扬水泵的运行,以避免出现空抽、管道压力过大等可能发生的问题。



1)管网监控点:

 各监控点通过数据采集模块采集如压力、流量等数据,,通过RS232接口与GPRS透明数据传输终端相连,通过GPRS透明数据传输终端内置嵌入式处理器对数据进行处理、协议封装后发送到GSM网络。

2)监控中心:

服务器申请配置固定IP地址,采用省移动通信公司提供的DDN专线,与GPRS网络相连。由于DDN专线可提供较高的带宽,当管网监控点数量增加,中心不用扩容即可满足需求。

监控中心RADIUS服务器接受到GPRS网络传来的数据后先进行AAA认证,后传送到监控中心计算机主机,通过系统软件对数据进行还原显示,并进行数据处理。

3)GPRS/GSM移动数据传输网络:

现场监控点采集的数据经GSM网络空中接口功能模块同时对数据进行解码处理,转换成在公网数据传送的格式,通过中国移动的GPRS无线数据网络进行传输,最终传送到监控中心IP地址。





系统优势

1 替代了光纤和专线,降低了网络建设成本,为用户节省大量的费用

相比有线网络的方式,采用宏电H7000系列DTU设备,可以节省很多的费用,一次性购买设备,网络费用按照包月支付,费用少;

2程建设周期短

安装方便灵活,可以大大解决项目建设的时候,提高施工的效率;

3可灵活方便地进行安装布署

对现场的安装环境要求低,只需要把信号天线放到空旷的位置,设备只需要做到防水防潮即可;

4扩充性强

可以针对现场情况的需求,随时增加节点或则服务器平台,DTU支持四通道实时数据传输,保证各个通道实时数据畅通;

5提供高可靠性

宏电DTU支持硬件看门狗功能,提供自检系统,保证设备7*24小时稳定运行。

6提供远程实时监控

通过GPRS网络对现场监控的数据提供实时上报,平台可以通过组态软件对项目各个组件的运行情况进行监控,对现场运行有问题的组件可以随时定位,方便检修人员维护;

7传输速率高,巡检速度快

宏电提供GPRS/CDMA/TDD-LTE/FDD-LTE网络,用户可以根据现场的网络情况选择网络类型,多样的网络为客户提供更好的网络服务。对现场的故障点可以及时发现并且处理,保证居民用水安全。




城市供水调度监控系统可以对远程现场的运行设备进行监视和控制,以实现管道压力、水流量的数据传送及阀门开关的自动控制,降低了故障率和提高了对系统的反应时间。便于及时迅速的了解及控制远端管道及阀门,降低故障率和检修的时间,减少停水次数。

各水源监测点的数据采集终端可自动采集管道压力、水流量的实时数据与开关状态等数据,信息传输到自来水公司的监控中心,监控中心通过对传输回的数据进行分析,可找到出故障的地点,从而当一个远端出现故障时,能在最短的时间内解决问题,恢复供水,提高了整体的服务水平,从而实现了城市供水的信息化、现代。

宏电城市供水无线调度系统解决方案,可在污水、洪水、排水等多个行业广泛推广应用。



配套产品

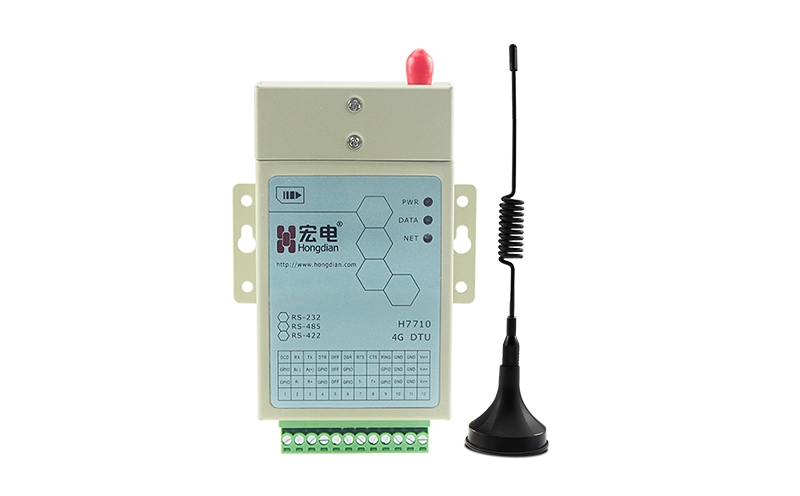

H7710 工业级 GPRS DTU(通用版)是基于GPRS 数据通信网络的终端产品,采用工业级端子排接口,产品设计符合工业级标准,内嵌PPP、TCP/IP、DDP等多种协议,可实现用户设备到数据中心远程透明数据通信。接受订制化开发需求。

(1) 多种工作模式选择(透明和非透明);

(2) 永远在线;

(3) 支持本地数据激活;

(4) 软硬件多重看门狗机制;

(5) 内嵌完备的PPP,TCP/IP协议栈;

(6) 协议扩展功能;

(7) 内置ppp心跳机制,防止DTU被基站休眠;

(8) 应用层心跳机制,保持应用层稳定连接,适时检测连接状况;

(9) 可升级固件程序;

(10) 支持中国宏电M2M设备云管理平台,可进行远程管理;

(11) 嵌入式处理器,支持高速处理协议和大量数据;

(12) 设备上电联网成功率100%;

(13) 稳定性:7x24小时;

(14) 设备断网后自动联网成功率100%。



系统价值

采用GPRS构建供水调度监控系统系统,对于用户来说,由于通信费用较低,享受到了实惠。另外,由于接入设备可以移动,当管网监控点搬迁时设备可随之迁移并可继续使用,可以保护用户原有投资,适合于供水调度监控工作的特点,能很好地满足供水调监控的需求,而且,做为网络运营商的移动通信公司也将因此获得业务稳定的集团用户,随着用户数量的增加,移动通信公司的营收也随之增加,调动了运营商的积极性,符合网络建设和网络应用同步发展的要求。
