城市垃圾处理设施综合监控系统

城市垃圾处理设施综合监控系统

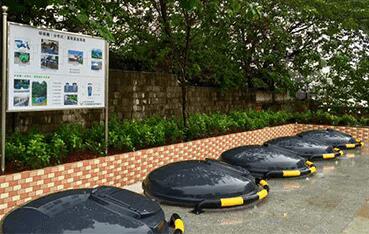

随着经济的高速发展,人民生活水平迅速提高,城市化进程不断加快,我国城市垃圾产生量急剧增加,且增长势头不减,由此造成的环境污染也越来越严重。妥善解决城市垃圾,为城乡居民创造一个清洁、健康的生存和工作环境,已成为中国政府和人民关心的重要问题之一,而解决这个问题的有效途径就是将垃圾作为一种宝贵的资源回收利用。随着人文明的进步,科学技术的发展及人类生活质量的提高,人们产生的垃圾中有利用价值的成分越来越多,因此垃圾是"放错了位置的资源"也逐渐被市民所接受。 在我国,建立与社会主义市场经济相适应的城市垃圾管理体系,提高市民的环保意识,提倡城市生活垃圾分类收集,进一步完善城市垃圾管理的经济政策,利用合理的经济手段来促进垃圾的减量化、资源化和无害化处理是目前我国城市生活垃圾处理需要研究的重大课题。

 因为长期以来垃圾分类收集、减量处理等工作的欠缺,导致城市生活垃圾不断膨胀,超出规划和场地负荷,原有的中转、分拣、填埋等措施,在严重超负荷运转下,又使得臭气、渗滤液和工作噪音等设计时原本能够控制的污染经常超标,极大地影响了附近居民的生活环境,或是因管理、运营不规范,随意、违规处理等原因,对环境造成二次污染,造成公众意见极大。 城市生活垃圾方面所面临的困难。

1、资金不足,无法保证垃圾处理厂的建成和正常运行;

2、垃圾厂运行资金不足。即政府补贴垃圾处理费用不能按时到位;

4、没有专门处理垃圾的大型机器设备,无法保证垃圾充分处理,防止二次污染;

3、垃圾厂所产出的副产品即肥料的销售渠道不完善,造成肥料销售的困难,影响了垃圾厂的经济效益。



方案概述

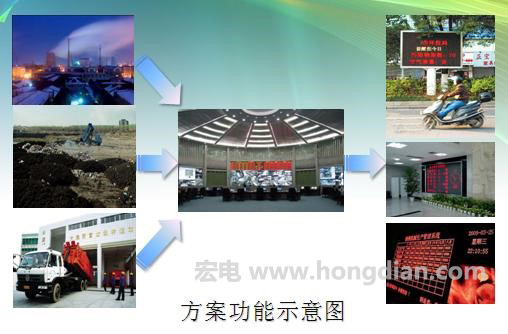

宏电无线环境监测综合应用系统因应需求而生,融合无线环境监测、无线视频监控、无线LED信息发布三位一体,将在各类垃圾处理设施采集的参数与视频信息进行综合分析和处理,并及时、准确地向公众传播监测信息和数据。

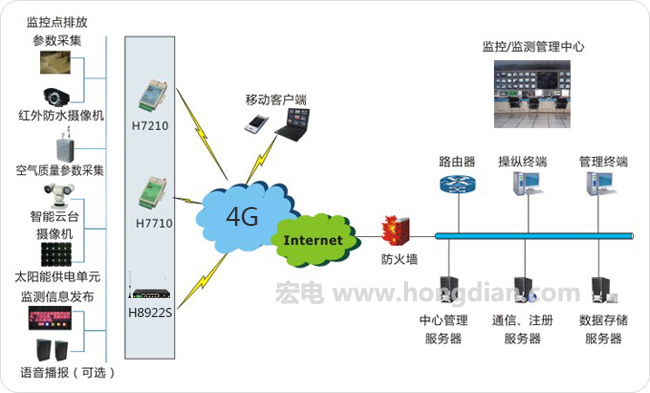

系统拓扑图



1)污染物测量采集单元

包括各项要求监测气体、液体的成份、含量、数量等相关参数采集并输出至无线通讯单元。

2)视频采集终端

包括在重点监测对象的排烟口、排污口、填埋处理设施等位置设立的枪式摄像机、匀速摄像机等。

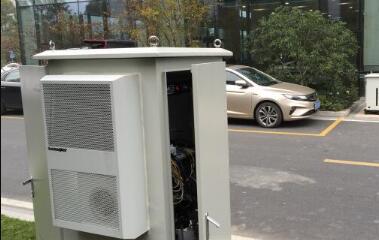

3)空气质量测量采集单元

包括各项要求监测的气体:二氧化硫(SO2)二氧化氮(NO2)可吸入颗粒物(PM10)一氧化碳(CO)臭氧(O3)等相关参数采集并输出至无线通讯单元。

4)H7710/H7210无线通讯单元

负责系统关键的数据传输,与平台服务器保持实时连接,自动上传采集数据、接收控制指令并返回状态。

5)H3221/H3224无线视频服务器

根据应用环境选用不同3G制式及单路、多路视频接入,在本地实现视频编码与存储,按系统设置无线上传至后台供实时监控及调阅,执行后台控制指令远程遥控摄像机及云台动作,设置报警预置位等。

6)LED信息显示终端

包括户外广场大屏、环保、市政管委等相关单位信息显示屏等,显示效果及规格参数符合户外环境使用技术要求。

7)LED异步图文控制单元

负责接收无线通信单元传送的节目内容和控制信息,并将其转换成屏体终端可执行数据,实现屏体节目播放、列表更新、控制指令执行及状态返回。

8)预警信息语音播报单元

安装在环境监测信息显示屏周边,将数据通讯单元传送的语音信息以号角喇叭或广场喇叭的形式广播出去,实现更为直接、更有效的环境监测信息实时传递,同时可有效宣传环保信息和文明公益。

9)系统传输网络

系统基于移动通信运营商2.5G/3G数据网络进行传输,GPRS/CMDA/EDGE以及TD-SCDMA/EVDO/WCDMA制式均可满足本系统通信应用。

10)宏电无线环境监测系统管理平台

实现对各垃圾处理设施监测点的实时排放参数采集、对城市空气质量的实时监测、数据分析与处理、数据图形显示、各监测点实时视频观测、视频浏览及图像抓拍等主体功能;

系统包括移动客户端接入、视频显示控制功能,可实现与GIS及其它接口的报警联动。

11)系统显示、联动及配套设施

主要包括监控电视墙、显示控制设备、联动系统及其它配套(如太阳能供电单元等)。



系统功能

在垃圾转运站、填埋场、焚烧厂等垃圾处理设施各关键监测地点安装环境监测系统,主要实现功能:

1)环境监测数据采集

安装在各重点监测区域、监测点的排放物参数采集设备以及垃圾处理设施周边的空气质量监测设备进行实时、连续的检测并将各项数据上传至后台管理系统。

2)监测点实时视频监控

通过安装在各监测点的专用摄像机实时观测各监测点排放及处理设施运转的实际图像,对监控过程视频影像记录作本地存储并通过3G无线通道上传至后台系统,更为直观的了解现场信息。

3)定时图像抓拍

对各监控区域预设地点按实际使用需求进行定时的图像抓拍,并上传至后台管理系统。

4)监测联动报警

通过预设报警值及联动预案,当监测数据异常触发报警事件时,系统可自动联动至GIS及相关视频监控点,快速反应并辅助决策。

5)环境监测信息播出

系统所采集的环境监测数据经过分析处理后进行节目文件编辑、审核并最终在各相应终端LED显示屏上播出。

6)环保知识普及&公益信息宣传

将LED显示屏和语音广播作为环境保护宣传的基础设施,在平常时段进行各种环保知识的普及和相关文明公益的宣传教育。

7)突发应急事件信息插播

按照实际应用需要和管理部门要求,本系统可对各类紧急信息实行临时插播,及时引导公众。



系统优势

系统结构简单,价格低廉

数据传输方式采用GPRS模式,不受地域限制,无须增加额外的布线投入。采用GPRS公网通信,全国范围内均按统一费率计费,省去昂贵的漫游费用, GPRS网络可按数据实际通信流量计费,(1分-3分/1K字节),也可以按包月不限流量收费,从而实现了系统的低成本通信。

2先进性

采用先进的软、硬件的同时,贯彻了数字化、信息化环保的先进思想,使企业生产数据的进一步智能应用成为现实,使控制系统有机地成为企业整个IT 架构的一部分。

3实时性强

GPRS具有实时在线的特性,数据传输时延小,并支持多点同时传输,因此监控中心可以多个监控点之间快速,实时地进行双向通信,很好地满足系统对数据采集和传输实时性的要求。目前GPRS实际数据传输速率在30Kbps左右,完全能满足系统数据传输速率(≥10Kbps)的需求。

4稳定性高

与SMS短信息方式相比,数据采集传输终端采用面向连接的TCP协议通信,避免了数据包丢失的现象,保证数据可靠传输。中心可以与多个监测点同时进行数据传输,互不干扰。GPRS网络本身具备完善的频分复用机制,并具备极强的抗干扰性能。



典型应用

相关应用案例:

北京市东城区教委无线社区LED信息发布系统。

(北京)中国第七届花卉博览会无线视频监控系统 。

(北京通州)国庆60周年阅兵村无线视频监控系统 。

广东江门市环保无线视频监控系统。

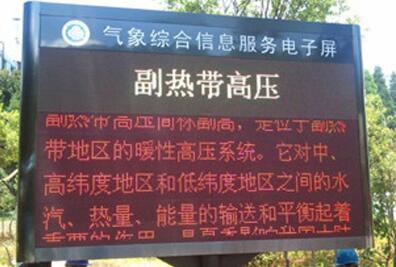

重庆市气象局气象预警信息系统 。

甘肃陇南白龙江流域水位信息采集与视频监控系统。

……


配套产品

宏电无线环境监测系统

■ 系统服务器端

宏电无线环境监测系统服务器端包括:中心管理服务器、应用系统服务器和通信与认证服务器。如下图所示:



■ 系统客户端

客户端软件作为用户应用接口,主要功能包括:

1)查看实时采集数据、智能分析、图形显示

2)终端控制

3)环境监测信息节目文件编辑、审核、播发

4)报警联动

5)显示设置与权限管理

6)其他辅助功能:OSD设置、数据&日志查询、报表打印等。



■ 宏电M2M业务终端设备:

1、DTU设备

系统采用的宏电DTU型号有:H7710/H7210/H7118。如下图所示:

H7710 H7210 H7118



DTU产品优势:

1)DTU支持永远在线、断线自动重连、实时心跳维护、双看门狗等技术,确保数据传输畅通。

2)系统提供DTU工作状态监控接口,客户端可以实时监控所有终端工作状态、刷新网络注册时间,并自动计算离线时长,为评估设备工作状态提供有效依据。

3)DTU同时支持现场维护接口以及远程配置、远程升级。

4)终端工业设计先进,结构合理,内部、外部接口均便于维修和维护。

5)DTU由宏电自主研发,并通过权威检测机构全方位测试,产品上市至今9年时间,已在M2M各行业大量应用并稳定运行。



■ 视频服务器DVS

系统采用的宏电DVS型号有:DVS3201/3224。如下图所示:



DVS产品优势:

1)宏电DVS独具视频信号和检测数据 “双通道”传输功能,与业务系统接口数据库联动,在实时视频监控的同时,可进行各项相关的数据采集、并进行数据叠加,更直观、更实用。

2)DVS采用了标准数据接口,兼容主流通信协议,与采集、传感单元集成能力强。

3)改进的H.264编码算法,并针对无线网络作出优化,提高了画质,视频编码与无线传输无缝结合,可在3G与2G/2.75G网络间自动切换。

4)DVS由宏电主自研发,采用工业级元器件,并通过权威检测机构全方位测试,产品上市至今已在M2M各相关行业大量应用并稳定运行。
