城市供热供暖无线联网方案

城市供热供暖无线联网方案

我国北方地区冬季目前普遍采用集中供暖方式进行供热。热电厂通过城市高温供热管道将热水送至各居民小区、企业中的换热站。在换热站,高温管道(以下简称一次网)中的热水与进居室暖气片(以下简称二次网)的热水通过换热器交换热量。经过换热后,二次网中热水流入各居室中。 在以上过程中,供热调度部门需要对分散在不同地理位置换热站中温度、压力、流量、液位等参数集中实时监视,控制换热站中各设备的运行。同时,根据从现场监测到的各换热站运行参数,调节热电厂运行状况,保证冬季整个供暖的稳定运行。

供热行业具有高能耗、高排放、高投入、低效率的“三高一低”特点。我国现行的热力站运行管理仍处于手工操作阶段,影响了集中供热优越性的充分发挥。主要反映在:

1缺少全面的参数测量手段,无法对运行工况进行系统的分析判断;

2系统运行工况失调难以消除,造成用户冷热不均;

3供热参数未能在最佳工况下运行,供热量与需热量不匹配;

4运行数据不全,难以实现量化管理

5能源利用效率低,企业的经济效益也低;

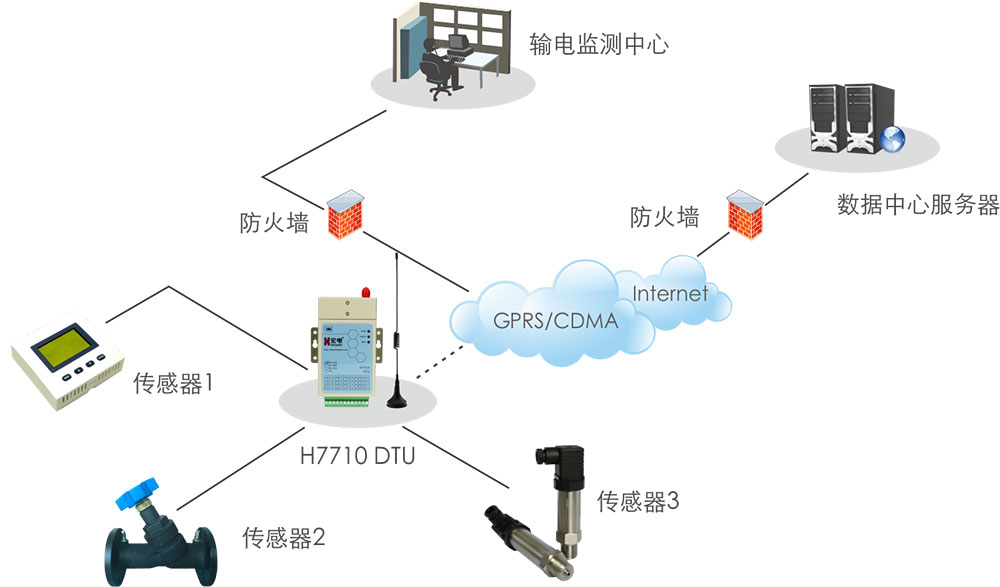

系统拓扑图



对此深圳宏电提供的无线解决方案 本系统包括现场换热站、GPRS数据采集传输终端、GPRS数据服务器、远程监控中心三大

1)现场换热站

  PLC 将各温度、压力、水量等传感器的参数实时采集后通过RS-232 串口/RS-485串口将数据送往宏电DTU通信模块;同时,还可通过该通信模块接收调度控制中心的指令。

部分。



2) GPRS数据采集传输终端:

GPRS数据采集传输终端集温度采集、分析、处理、上传等功能于一身,把从温度传感器获取到的实际温度数据经过分析处理后打包并以TCP/IP协议上传到远程的数据服务中心上。可以设定温度采集时间、不通时间段的温度采集时间间隔。

本系统采用H7710 工业级 GPRS DTU(通用版)是基于GPRS 数据通信网络的终端产品,采用工业级端子排接口,产品设计符合工业级标准,内嵌PPP、TCP/IP、DDP等多种协议,可实现用户设备到数据中心远程透明数据通信。

3 )GPRS数据服务器

GPRS数据服务器能够实时保存GPRS数据采集传输终端传过来的锅炉运行参数的数据,把整个系统内所有采集点的温度数据一并保存起来。数据服务器为整个系统提供数据来源,数据服务器的软件平台采用Microsoft公司开发的大型关系数据库管理系统SQL Server2000,从而保证了系统的稳定性和可靠性。



4) 远程监控中心

监控中心上运行的是一套C/S结构的监控软件系统,它能完成实时数据监视、 历史曲线分析、 历史报表与实时报表、 硬件检测、曲线分析、自动报警和报警记录分析等功能。





系统优势

系统结构简单,价格低廉

数据传输方式采用GPRS模式,不受地域限制,无须增加额外的布线投入。采用GPRS公网通信,全国范围内均按统一费率计费,省去昂贵的漫游费用, GPRS网络可按数据实际通信流量计费,(1分-3分/1K字节),也可以按包月不限流量收费,从而实现了系统的低成本通信。

先进性

采用先进的软、硬件的同时,贯彻了数字化、信息化环保的先进思想,使企业生产数据的进一步智能应用成为现实,使控制系统有机地成为企业整个IT 架构的一部分。

实时性强

GPRS具有实时在线的特性,数据传输时延小,并支持多点同时传输,因此监控中心可以多个监控点之间快速,实时地进行双向通信,很好地满足系统对数据采集和传输实时性的要求。目前GPRS实际数据传输速率在30Kbps左右,完全能满足系统数据传输速率(≥10Kbps)的需求。

稳定性高

与SMS短信息方式相比,数据采集传输终端采用面向连接的TCP协议通信,避免了数据包丢失的现象,保证数据可靠传输。中心可以与多个监测点同时进行数据传输,互不干扰。GPRS网络本身具备完善的频分复用机制,并具备极强的抗干扰性能。



系统价值

本方案是通过宏电DTU实现对换热站运行参数的集中监视、控制,用户的实现成本和建筑成本比较低. 与老系统相比,可以大量的减少维护人员,部分换热站还实现了无人值守,提高企业的经济效益。与使用传统无线电台相比,该方案具备更好的抗干扰性(尤其是在城市中)、数据传输安全性。深圳宏电提供的这种成熟的远程监控方案在城市管网、热网、石油、地震检测、电力等行业中得到了大范围的应用。
