燃气管网无线监控方案

燃气管网无线监控方案

对一个天然气监控站来说,连续的浓度、气量、压力、温度等监控参数的监测十分重要。操作员需保证从中央控制室综合监测系统的运行状态,保护整个系统处在较高的安全水平。当相关参数偏离正常范围时,系统发送信号通知操作员采取纠正措施。联网实现分布在各地分散天然气监控站点的集中监控,可以在线实时准确的掌握个天然气监控站的运行状态,完成紧急情况下的报警,实现对天然气监控站进行整体集中管理,便于资源的优化配置,卫全面实现企业信息化奠定基础。
利用GPRS/CDMA网络系统,天然气公司可将天然气监控站采集的天然气数据实时传输到集中监控中心,以实现对天然气监控站的统一监控和分布式管理,GPRS/CDMA网络可为天然气公司提供简单高效的通讯传输手段。

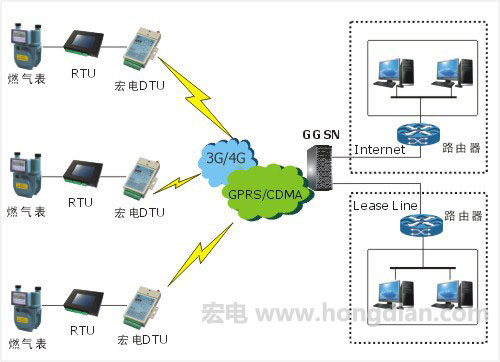

系统拓扑图



系统由中心站和监测站组成,主站负责监控和管理,监测站采用RTU模块实现数据采集、存储、控制及上传。监测站各种监控传感器首先连接到采集器RTU,监控数据由传感器通过信号线到RTU,RTU通过RS232/458/TTL接口与无线数据终端连接,监控数据经过协议封装后放松到GPRS/CDMA无线网络,通过无线网络将数据送至监控中心,实现监控数据和监控中心系统的数据通讯。采用的传感器包括温度传感器、浓度传感器、气量传感器、压力传感器等,输出为电压、电流模拟信号,具体情况可更具实际需要增加或改变相应的传感器。



系统功能

1、实时在线特性,系统无时延,系统能够同时实时收取、处理多个所有监测点的各种数据,无需轮巡就可以同步监测点的时钟可很好的满足系统对数据采集和传输实时性的要求。

2、远程仪器设备控制:采用GPRS双向传输系统,支持PPP协议、TCP/IP协议、UDP/IP协议,监控中心可以反向实现对仪器设备的时间校正、状态报告、开关以及其他监测、控制等功能,支持远程升级和维护。

3、自动检测网络连接状况,断线自动连接、设备自诊断、自恢复。

4、可充分利用现有GSM网络,设备安装即接通,而采用超短波通信时需要充分考虑现场环境,还需要配备天线铁架等附属设备。

5、干扰设计,适合电磁环境恶劣的应用需求,安装调试简单,建设周期短:利用现有成熟GSM网络,系统投入运行时基本不需要调试,安装简捷。





配套产品

H7710 工业级 GPRS DTU(通用版)是基于GPRS 数据通信网络的终端产品,采用工业级端子排接口,产品设计符合工业级标准,内嵌PPP、TCP/IP、DDP等多种协议,可实现用户设备到数据中心远程透明数据通信。接受订制化开发需求。

(1) 多种工作模式选择(透明和非透明);

(2) 永远在线;

(3) 支持本地数据激活;

(4) 软硬件多重看门狗机制;

(5) 内嵌完备的PPP,TCP/IP协议栈;

(6) 协议扩展功能;

(7) 内置ppp心跳机制,防止DTU被基站休眠;

(8) 应用层心跳机制,保持应用层稳定连接,适时检测连接状况;

(9) 可升级固件程序;

(10) 支持中国宏电M2M设备云管理平台,可进行远程管理;

(11) 嵌入式处理器,支持高速处理协议和大量数据;

(12) 设备上电联网成功率100%;

(13) 稳定性:7x24小时;

(14) 设备断网后自动联网成功率100%。



系统价值

随着工业供气的发展和用户对供气要求的不断提高,为了确保供气管网安全、稳定、经济运行,提高燃气管理效率,实现燃气网现代化管理水平,采用燃气管网无线监控系统对燃气网进行集中监控和量化管理已是当前发展趋势。燃气管网无线监控系统对于热力公司提高供热效率、降低运行成本,同时可以减少各监测站的长期值守人员,极大的降低管理费用具有非常显著的经济效益。
