自来水管网无线监控系统

自来水管网无线监控系统

近年中国经济的快速发展,城市化进程高速发展、环境污染日益严重,给老化城市自来水供应提出了严重的挑战。供水管网系统是整个自来水公司水源合理调度使用的关键环节,过去一般采取人工抄表、电话报数、现场手动操作的原始调度方法。原始调度存在收集信息数量少、处理慢、传递迟、人工效益成本高、人工劳动强度相对比较大,整个的调度处于原始阶段。遇上爆漏及其他事故,整个的调水系统反映迟钝,导致因缺水损失扩大的现象。目前的供水管网测点系统进行信息化改造日益迫切。
供水管网测点遍布城市的各个角落,地理位置非常分散,管网测点数据的采集和控制非常不方便;另一方面对于数据的采集与控制功能要求稳定,安全性要求较高。管网测点SCADA自动化控制系统的建成将有效的解决问题。

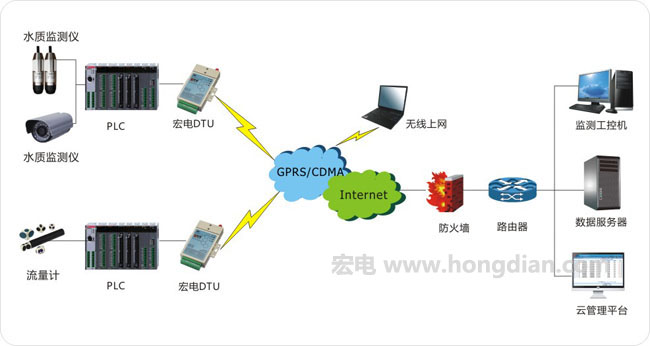

系统拓扑图

管网测点SCADA自动化控制系统,主要监测分散管网测点站点。该系统采用两级控制,一级为SCADA系统中心控制室,二级为管网测点站点RTU。中心控制室负责监视、管理和控制等工作。站点RTU负责多个管网测点站点远程的水压、流量等数据采集,当出现水压异常时控制水压泵,自动调节压力,SCADA控制中心和管网测点站点之间采用无线移动网络(GPRS/CDMA/EDGE)平台传输,把测压点的数据通过显示器在控制中心显示,方便及时发现问题和及时解决问题。



系统功能

1)测压点与控制中心采用移动网络平台通信,移动网络平台通信方便。

2)一路模拟量万能采集通道,用于采集水压信号、水位信号、流量信号或其他模拟量信号;

3)一路高位报警信号输出和一路低位报警信号输出,用于采集现场报警信号处理,如启动或停止增压泵;

4)远程测点RTU功能





系统优势

1)经济效益

①采用SCADA管网自动化控制系统;可以优化自来水的调配,也就是更加合理使用短缺的水利资源,保障有限资源的更加合理化利用,产生经济效益;

②自动化通信成本低于人工成本;

③快速解决问题减少因缺水造成的经济损失;

④快速解决问题和有效的监控减少爆漏,减少水资源的浪费。

2)社会效益

自动化控制系统的建立,不用人工每天风吹雨淋巡查管网测点并采集数据,有效的减小人工劳动强度,提高社会信息化建设进程,提高居民用水的方便性。





配套产品

系统采用深圳宏电DTU设备具有如下功能:

①命令响应:接收来自调度中心的命令,根据设定作出响应(如测量、控制、调节等),并迅速回送有关信息;

②上电、异常复位处理:当系统上电复位,或系统运行、通信发生异常备死记复位(看门狗复位)时,系统根据复位类型不同进行复位处理,保证系统正常工作;

③脱机运行:根据设定,无需中控制,自行进行测量,并保存累积数据;

④采集数据:采集站点压力等数据,组态画面显示监控数据;

⑤报警指示:模拟量输入超限报警指示功能。

⑥远程通讯:RS485接口具备多种可选通讯方式,可以远程通讯;

⑦数据保护:系统具有掉电保护功能,程序、参数、历史数据保持时间达十年以上;

⑧自检功能:RTU具有自检功能,可检查RTU自身硬件故障;

⑨一次表供电:提供24V电源,具有一次表供电功能。
