水利水库无线视频监控系统

水利水库无线视频监控系统

我国水利水库水资源情况分布不均,尤其是在汛期,某些水库水位高涨,外省其他地方或者下游确实面临干旱少水的情况,以往都是采用人工监控的方法,水资源运输情况不可以实时监控,水库运行状态不能实时发现,下游少水与上游水库水位高涨的情况不能综合兼顾。 以往水利视频监控系统主要为防汛抗洪服务,在汛期保障水利设施的安全,随着视频监控系统在 水利行业的进一步推广,系统将逐渐在水利部门的日常管理中发挥作用,例如:用于水资源管理、水 利设施周边安全、航运管理及水体环境监测。
由于水库大坝等水利监控点分布在较广阔的范围内,与监控中心的距离较远,利用传统的有线连接方式,线路铺设成本高昂,且施工周期长,有时因为河流山脉等障碍难以架设线缆,这些问题均可采用无线方式进行解决,所以无线传输方式在水利行业监控系统中比较受青睐,其所占比例越来越高。

系统拓扑图



宏电水利水库无线视频监控系统方案包含前端数据采集设备,服务器和客户端的河道水库水情无线监控系统,该系统可实时查看水库各地的视频图像和水位信息。

前端设备包括无线DVS,无线视频路由器H8504,摄像头,水位传感器和遥测终端机。 水位信息和视频图像以无线网络发送;服务器提供数据中转,用户权限管理等;客户端提供用户查看水位信息和实时视频,并将这些信息通过H3224,H8504,H7118等无线通信设备传递给后方,动态数据在后台数据库整理后在指挥中心电视拼接墙显示出来,供决策人员进行现场指挥和统筹兼顾。





系统功能

◆ 布线方便,适应范围广>

可快速灵活布控,特别适合水库、河道等恶劣的环境下监控,也适合在大范围较难布线的应用环境中 。

◆ 低功耗,节能

采用低功耗无线DVS,能适合在太阳能,风能等供电设备条件下连续工作。

◆ 自动图片抓拍

可在前端,服务端及客户端进行视频录像和图片抓拍传输。

◆ 远程数据采集传输

前端设备可以用作DTU和路由器,传输遥测终端机采集的水雨情数据,水利视频平台能对传输回来的 水雨晴信息进行保存和报表导出减少监控中心的重复建设,根据等级来分配权限进行管理,适合多级 管理。

◆ 数据视频同步

视频数据、RTU数据和水利平台数据库进行结合和联动,在监控的同时实时掌握水雨情及工情等信息 。

◆ 基于移动互联的宏电iScan视频管理平台和M2M管理平台,提高监控效率

宏电iScan视频监控管理平台是为客户使用的宏电H3201、H3324和H8504无线视频路由器提供规模化终端设备平台管理服务的一个综合性系统,它是运营商、代理商、集成商、企业等大客户的一个客户自运行平台,客户可自行安装并对宏电H3324和H8504无线视频路由器进行运营管理。

M2M云管理平台主要实现对宏电H8504无线视频路由器的远程接入、状态监控、远程升级维护、远程故障排查、运行历史记录统计、用户权限控制等功能,实现百万台终端产品的统一集中管理,大大减少现场维护成本,为客户项目创造最大价值。







  宏电水利水库无线视频监控系统方案,可在山洪滑坡检测、水电、城市用水、污水处理,水资源检测,减少水涝水旱等多个行业推广应用。

相关产品

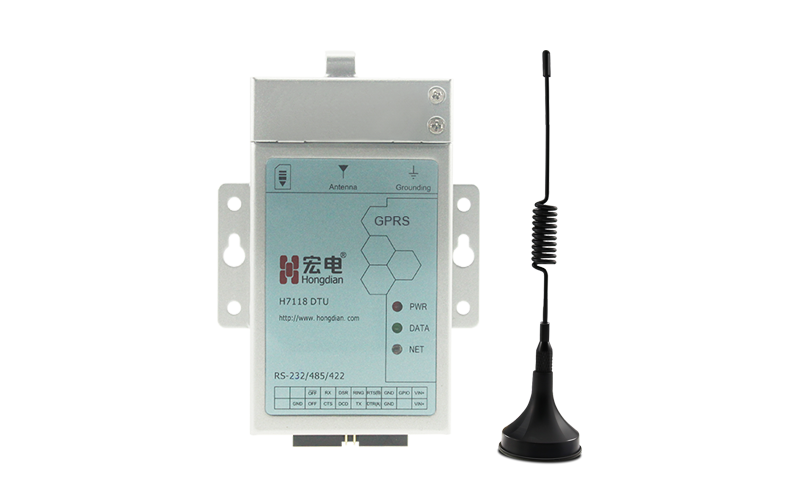

H7118 军工级小型无线数据终端
采用高性能工业级设计,军工级模块,温度适应能力超强,特别适用于恶劣的工业环境;体积最小、功耗低的一款外置式产品,尺寸相当于通用名片的大小,厚度不到2CM。

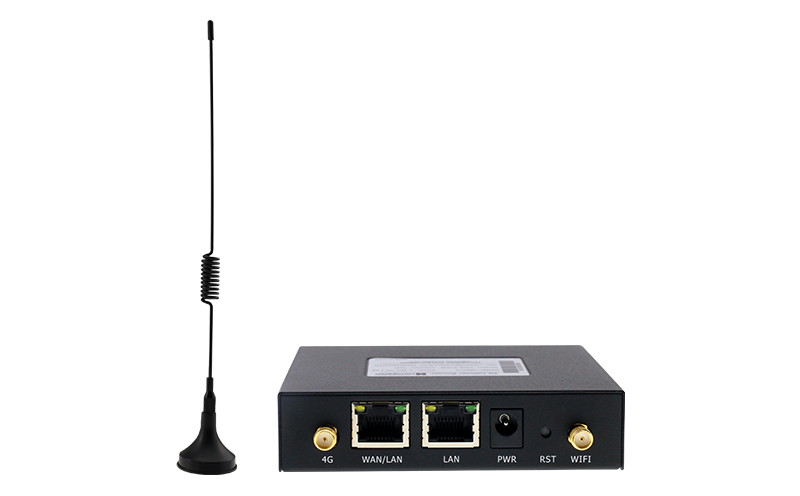

H8504工业级视频路由器
4G视频路由器简称VTU(video Transmission unit ),基于3G/4G无线联网,支持4路高清IPC⾏行业监控、有线/无线网络备份,高可靠性,组网便捷,适用于⼤大规模分布式的行业应用,为您提供高速可靠的视频传输及数据传输功能。
