宏电智能充电桩解决方案

世界能源需求的不断攀升和自然资源的日益枯竭,对能源供应商、工业企业及消费者都提出了新的挑战,尽可能以高效和可持续的方式使用能源成为了当务之急。电动汽车产业在新能源背景下蓄势勃发,已经成为流行最广、节能环保的绿色出行交通工具,电动车数量在最近几年不断增长。但目前电动车配套的充电器,一次充电经常需要7-8小时,一旦行驶途中没有电能,将使行车人陷入尴尬的境地,这一点对电动车的发展造成了很大的困扰,如何解决充电难,充电时间久,已经成为电动车发展的一个瓶颈。

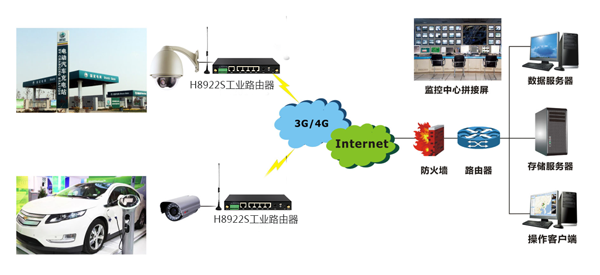

系统拓扑图

当前充电桩行业面临的主要问题包括:

1、充电桩分布散,车主难以找到充电桩;

2、充电时间长,车主等待时间长,很多车主不愿意等待;

3、充电桩结构复杂,维护管理困难;

4、充电桩位置分布散,包括地下停车场,高速公路都可能需要大量充电桩,管理不便;

针对以上的问题,深圳宏电技术股份有限公司依托自己在互联网+行业丰富的经验,借助丰富的网络接入产品,为充电桩构建了一套基于互联网+的基础解决方案,实现充电桩的智能化,有效的解决了充电桩发展的问题。整个系统包括充电桩系统、接入系统、网络应用平台,运营管理中心以及基于服务平台的终端应用。



宏电智能充电桩解决方案

宏电智能充电桩解决方案包括一系列的个性化解决方案,结合不同的充电桩设备和需求,采用不同的宏电设备,可以实现从最简单的网络接入,到丰富的网络功能以及应用,满足不同客户不同场景的应用需求。

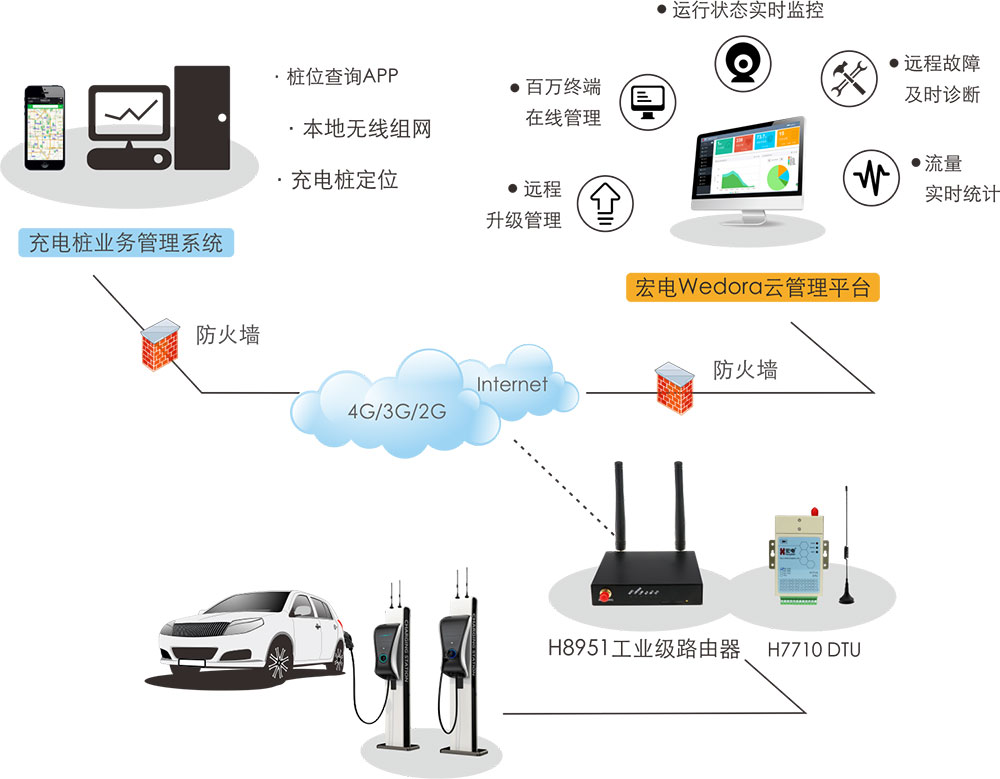

1、宏电DTU在充电桩无线联网管理中的应用:将宏电DTU嵌入到充电桩内部,与控制系统结合,就可以为中小型充电桩提供快速简单的网络接入以及数据透传。整个宏电智慧充电桩系统由充电桩、宏电DTU、后端网管平台、数据管理中心以及基于互联网的各种APP应用构成。充电桩运营企业除了可以远程实时监控以及维护外,还可以提供丰富的在线应用。

2、宏电3G/4G路由器在充电桩无线联网与远程管理中的应用:与DTU组成的充电桩网络相比,用路由器组成的网络能够为充电桩提供更高速,安全,稳定的联网以及数据传输通道,同时也能够提供更多的网络服务。在某些数据量大,安全性要求更高,或者需要更多产品应用以及服务的大型充电桩产品上,路由器是个更好的选择。



3、宏电DVS在充电桩无线联网远程管理中的应用:在繁忙市区或者高速公路等区域安装的电桩,可以将宏电的视频监控解决方案与充电桩进行组合,在提供充电服务和网络接入的同时,还可以对周边的环境以及道路状况进行监控,在降低工程施工成本的同时还可以给城市管理以及交通运营管理提供服务,降低设备的维护和运营成本。

4、FREEWIFI充电桩解决方案:将宏电的FREEWIFI系列产品与充电桩紧密结合,除了能够提供基本的网络接入以及数据传输的功能外,还可以在充电桩周围实现WIFI覆盖,驾驶者也可以在等待充电的时候享受本地存储的视频、音乐、资讯等节目,设备运营商或者广告媒体则可以带来营销以及品牌价值的提升。



5、宏电M2M云平台:宏电M2M平台是在云管理平台为基础在最新的iThings架构进行研发而成,主要目的是对宏电设备进行集中管理以及操作维护的平台。平台的核心功能在于业务管理和数据统计。其中业务管理主要提供设备与平台进行资源交换的以及运维业务功能的实现,当需要更新设备上资源、升级补丁以及远程推送业务资源均可通过平台来实现,资源管理服务器和业务服务器均可实现分布式部署,从而达到在设备资源交互和投放业务过程中到达负载均衡的效果。





四、系统功能:

1、远程监控管理:通过远程接入网络监控系统可以实时或者定时监控充电桩的电量、电流、典雅、功率、开关等运行参数,通过远程控制充电开关以及修改充电桩的参数。

2、故障管理:可以实时监控充电桩的运行状态以及故障情况,一旦出现故障告警,可以远程进行处理或者派人到现场进行维修;

3、提供丰富的APP应用基础:通过将充电桩接入网管中心,提供基础数据,充电桩厂商或者第三方软件公司就可以开发各种应用APP,可以实现包括GSI充电桩位置查询、预约充电、充电提醒以及在线付费等在线功能;同时还可以收集用户的交易数据以及用户行为习惯信息,实现大数据整合;

4、WIFI覆盖:提供充电桩周边区域的WIFI覆盖;同时可以推送广告以及微信服务推送等功能服务;配套宏电的M2M管理平台,可以分析用户上网行为、流量以及行为进行统计;

6、本地多媒体服务:车主在等待充电的同时可以观看本地视频、音乐以及新闻等内容,轻松打发充电时光;

6、实时视频监控:采用宏电视频监控系统,可以实时监控充电桩周边状况以及道路的情况,为城市管理部门提供服务;



五、产品介绍:

1.DTU产品介绍

宏电 GPRS/CDMA DTU(通用版)是基于GPRS/CDMA 数据通信网络的终端产品,采用工业级端子排接口,产品设计符合工业级标准,内嵌PPP、TCP/IP、DDP等多种协议,可实现用户设备到数据中心远程透明数据通信。

支持GPRS和CDMA两种网络制式

丰富的通信接口,支持TTL/RS-232/RS-422/RS-485任意一种

工业级设计,EMC四级电磁兼容性测试,支持宽电压范围输入

模块化设计,CPU和无线核心模块分离的设计方式,超强的扩展性

内嵌PPP、TCP/IP、UDP/IP标准协议;特有的DDP协议、TDP、AT+协议;

TCP/IP Server/Client、UDP/IP、DDP、SMS、AT多种通信方式;

了解更多DTU产品详情》》》



2.路由器产品介绍

宏电工业级3G/4G路由器是基于3G/4G LTE技术的无线路由器产品,它采用高性能处理器,嵌入式操作系统的设计,完美支持USB高速模式。宏电工业级3G/4G路由器以其高速的移动数据传输能力满足不同的应用需求,广泛应用于国内外金融、传媒、交通、车载、电力、环保等行业。

可选支持4G(TD-LTE/FDD LTE)、EVDO、WCDMA、TD-SCDMA,向下兼容CDMA1x 、EDGE/GPRS,同时支持一机多模的全网模式。

宽电源输入(DC 5-26V),WDT看门狗设计,保证系统稳定

支持VPDN、APN专网接入,支持串口 DTU 功能

可选支持WLAN功能,可定制AP模式、Station模式、Repeater模式

支持 IPSec(支持 CA 数字证书)、GRE、IPIP、PPTP、L2TP

支持 GRE over IPSec,IPSec over PPTP/L2TP/GRE/IPIP

支持DHCP Server,支持 SNMP 网络管理

支持LCP检测、ICMP检测、接口流量检测、心跳包检测等链路检测功能

了解更多路由器产品详情》》》



3.FREEWIFI产品介绍

宏电车载WiFi多媒体路由器是宏电公司倾力打造的一款针对车载领域应用的新媒体FreeWiFi通信产品,融合了3G/4G LTE/WiFi网络、云计算、视频监控、APP开发等技术,将运营商3G/4G信号转换成WiFi信号,为乘客提供免费WiFi上网服务。同时,产品本身也是一台内置HTML5 WEB服务器,自带本地硬盘,可存储海量娱乐内容,乘客可登陆设备享受视频、音乐、资讯、游戏等本地内容服务。在商业模式上,设备支持基于地理位置服务(LBS)精准广告推送,为商户带来营销价值,为客户带来上网冲浪+移动传媒+车辆监管营销三合一的整合价值享受。

WiFi免费接入,丰富的本地影音娱乐内容

丰富的网络接入方案,多模网络,高速稳定

部署方便、架构简单

本地、远程、USB等多种安全内容更新方案

平台控制、远程管理

高并发性,多路视频流畅播放

工业级车载环境设计,可靠性高

更多FreeWiFi产品详情》》》



4.视频产品

宏电车载硬盘录像机系列,该产品融合宏电首创的裸盘存储技术及业界领先的灾备存储、断电保护等技术,采用模块化设计架构,性价比和灵活性更高。全新的外观结构和接口方式,让安装更加便捷,具有优良的产品性能。

产品特性

高压缩比H.264编码标准,4/8路音视频,全方位监控

采用裸盘存储策略,确保数据完整、安全

内置3G(WCDMA/EVDO)、4G(FDD/TD-LTE)模块,提供灵活的无线传输方案

DC8V~36V宽电压供电,工业标准嵌入式设计,金属铝外壳,低功耗

双向双工语音对讲,IO、移动侦测、超(低)速等多种报警方式

定时/报警两种自动抓拍图片触发方式

远程平台管理,智能云升级,维护简单稳定可靠

了解更多视频产品详情》》》
