解决方案｜H6100进场，能耗台账一笔不落！

电池基地的能耗核算，正在从厂级总账走向工序级明细。化成、分容、真空烘烤、涂布烘干、空压与冷冻站，每一道工序都需要独立的计量口径；集团侧的碳排核算、单耗对标与节能量验证，要求这些数据按产线、班次、时标等对齐上报。对能碳管理来说，这条链路最核心的一环是能耗采集，这一环不通，后面的对标、核算、考核都无从谈起。

电表多为 DL/T 645—2007，水表与燃气表常见 CJ/T 188，蒸汽、压缩空气流量计以 Modbus RTU 为主，产线设备侧是 S7、三菱 MC 等工业协议，部分早期表计只有厂商私有规约。多协议并存本身不是问题，缺少统一规约转换与时标对齐才是——抄见值、瞬时量与累积量混在一张表里，核算口径必然失真。

三级计量点位分布在配电室、水房、空压站、锅炉房与产线设备侧，多数基地在产状态下改造，不允许停产布线。走线距离、桥架容量与停机窗口、以及建设成本等共同构成施工约束。

化成、分容工序的大功率整流设备带来谐波与电磁干扰，配电室夏季高温，户外表井潮湿。设备若按商用级标准选型，典型表现是通信中断率上升、串口损坏、看门狗不动作造成"假在线"。数据一断，计量周期就残缺，核算口径随之失真。

设备跨省分布、现场多为无人值守。固件版本、点表配置与联网方式在各基地之间容易出现漂移，一致性靠人记，运维成本随基地数量线性上升。

施工受限：设备导轨安装于配电室与车间弱电箱，就近汇聚三级计量点位，不动既有布线体系；

环境严苛：工业级选型保证设备在谐波、高温、潮湿环境下长期稳定运行；

运维半径长：全部设备交由云平台统一纳管，远程配置升级，跨省基地也不必逐点跑现场。

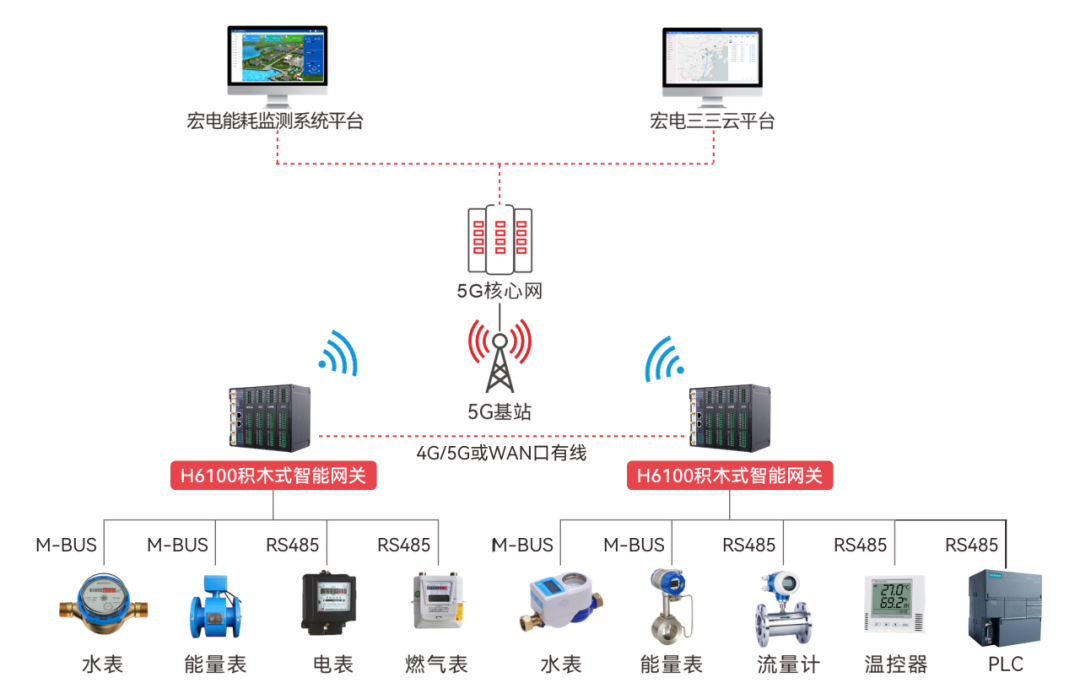

整体方案架构如下：

▲ 方案架构图

• 联网：按基地网络条件自由选 4G/5G 蜂窝或 WAN 有线；蜂窝侧支持多链路互备，链路抖动时本地缓存、断点续传数据不丢。

• 南向：H6100 主机自带 1 路 RS-485、1 路 RS-232/CAN，配 SERIAL、COMB 扩展模块可扩展至 4 路 RS-485。单台设备可带30+块仪表、超1000 个变量，覆盖一个配电分区及相邻工序。

• 北向：Modbus TCP Server、Modbus RTU Slave over TCP、OPC UA 三种标准接口，平台侧标准接口免定制适配。

• 云端统管：设备统一纳管至宏电三三云平台，固件升级、配置下发、日志导出与内网穿透在线完成。

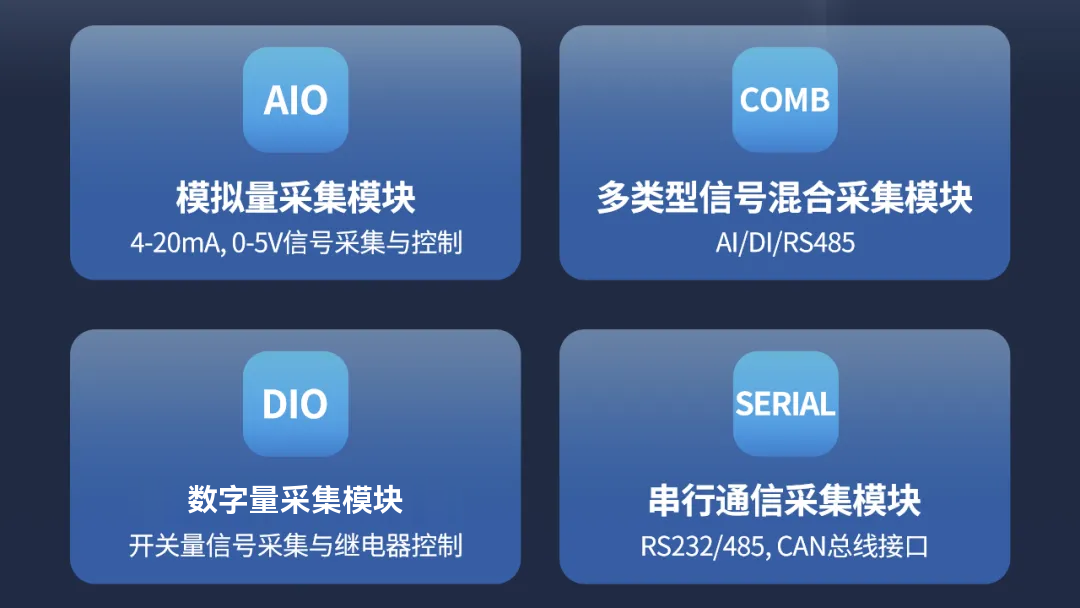

H6100主机自带 RS-485/双网口，AIO、DIO、SERIAL、COMB 四类扩展模块按需叠加。基地现场多为"主机 + 3 个扩展模块"的组合，表计类型增加时扩模块，不换整机。

全国产化方案设计，搭载瑞芯微RK3506主控，开放式软件架构，支持智能插件与 C/Python 二次开发——数据在本地先处理，平台只收「干净」的数据。

南向 300+ 工业协议，覆盖Modbus RTU/TCP/ASCII、DLT645-1997/2007、IEC101/104、西门子/三菱/欧姆龙/基恩士/罗克韦尔等多家 PLC；北向支持 Modbus TCP Server、OPC-UA、MQTT、IEC104 Server 等，老表新表、国产进口、规约差异、量纲换算、寄存器偏移在网关侧一次收敛，平台只面对一套标准模型。

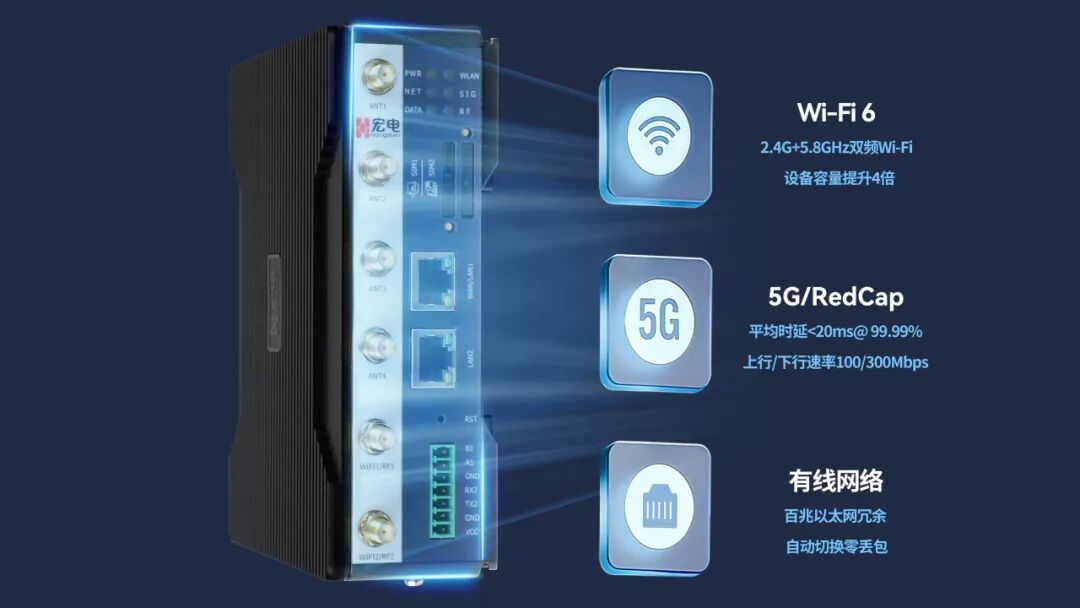

多链路备份（5G/RedCap超低延时 、Wi-Fi6高速无线与有线互备），智能链路检测，构建高可靠通信网络，数据“零丢失”直达云端；5G LAN+VLAN技术，零配置融入OT网络，即插即用。

-40℃~+75℃ 宽温，静电/浪涌/脉冲群抗扰度 4 级，+9V~+48V 宽压供电，软硬件看门狗。配电室高温、户外表井潮湿、整流设备谐波干扰环境均可长期稳定运行。

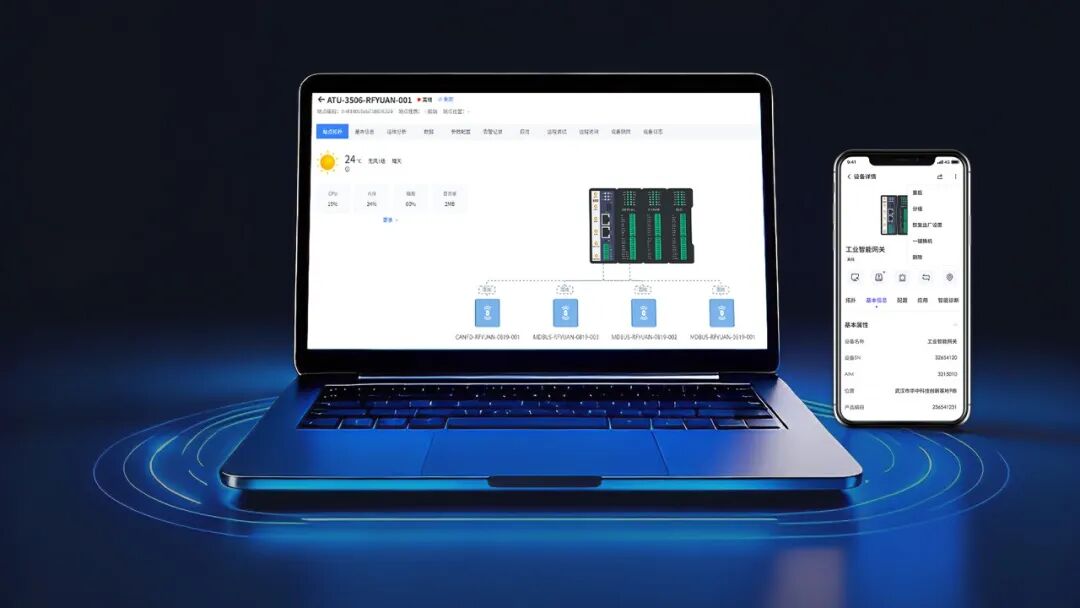

宏电三三云平台支持批量OTA、配置下发、状态监控、远程日志与内网穿透，换机参数可迁移。设备分散在多个省份，故障先在平台定位，再决定是否出车。

宏电 H6100 工业智能物联网关，以工业级高可靠性设计、积木式扩展、多协议解析和远程批量运维为核心，打通各种表计终端与能源管理平台的数据通道。实现能耗台账全域高效采集、分区计量透明可控，为电池基地能碳管理数字化升级筑牢软硬件底座。
