H5110标准型遥测终端机

H5110标准型遥测终端机

宏电H5110遥测终端机是为满足水利水情行业遥测对多通信信道,大容量数据存储的要求而设计的新型遥测终端设备。它以高性能低功耗微控制器为核心,具有多个传感器接口和多个通信接口,是集数据采集、显示、存储、通信和远程管理等功能于一体的智能遥测数字终端设备。H5110可以通过GPRS、GSM、CDMA、PSTN、超短波、北斗卫星等方式进行组网通信。主要应用于山洪减灾、水文、中小水库、水资源等场合。
关键特性

多样性数据采集

支持雨量、水位、水温、流量、流速及电压等数据采集

通讯方式丰富

GPRS、CDMA、3G、4G、超短波、北斗卫星终端等

开箱报警

支持箱门开启 自动报警

10年大容量存储

内置大容量闪存,可存储超过10年采集数据

多种图片抓拍方式

定时自拍、一键巡检 抓拍和远程平台抓拍

具有行业准入资质

《工业产品生产许可证》 、《水文水资源遥测设备检测报告》

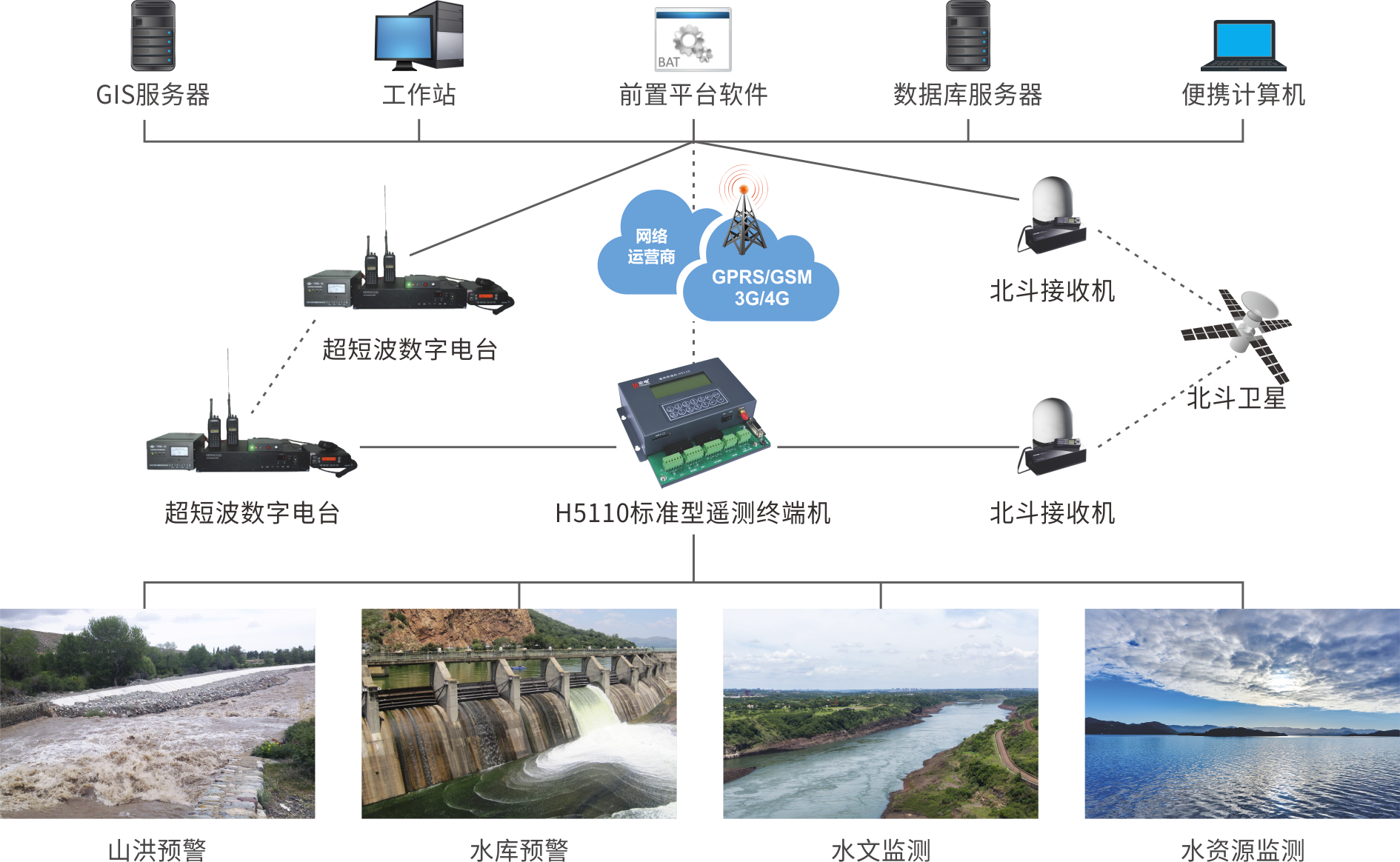

拓扑图

功能特点
◆ 数据采集:支持雨量、水位、水温、流量、流速及电压等数据采集
◆ 图片拍照:支持定时自拍、一键巡检抓拍和远程平台抓拍
◆ 开箱报警:支持箱门开启,主动上传开箱报警信息到平台
◆ 数据存储:可存储至少10年的历史数据
◆ 通讯方式:GPRS、CDMA、3G、4G、超短波、北斗卫星终端等方式进行组网通讯
◆ 工作模式:支持单中心与多中心两种模式,最多支持4个中心
◆ 设备管理:支持通过串口进行设备管理,可完成参数查询、配置、重启、格式化Flash等操作
◆ 平台参数管理:支持通过平台进行设备参数管理,可完成参数查询、配置、重启、以及格式化Flash等操作
◆ 时间管理:支持本地人工校时和平台网络校时
◆ 日志管理:设备具有本地运行日志记录存储功能,并支持本地和远程平台提取
◆ 定时采集:支持规约要求的定时数据采集(采集量包含雨量、水位、流量、电压等)
◆ 数据召测:通过平台下发召测指令,设备收到指令后立即采集业务数据并上报
◆ 时段数据查询:通过平台下发时段业务数据查询指令,设备收到指令后向平台上报相应业务数据
◆ 规约符合度:符合《水文监测数据通信规约》( SL651-2014 ) 和《水资源监测数据传输规约》( SZY206-2012 )
技术规格
尺寸 173×152.1×45(mm)
电源 12V/1.5A DC 允许电压波动范围-15%~+20%
重量 约1Kg
功耗 含GPRS通讯模块
传输数据(1kB/s) : ≤500mW    值守功耗 : ≤0.5mW
防雷抗电磁干扰 符合 GB/T 17626 标准
电源保护 具有电源反接保护,过压保护
显示及按键输入 1个LCD显示屏,14键多功能键盘
工作温度 -30℃ ~+70℃
PC配置串口 1个RS232 DB9接口,波特率115200bps
8 位数据位、1 位停止位、 无校验、无流控
处理器 工业级、超低功耗32位MCU
操作系统 内置多任务嵌入式实时操作系统,支持PPP/TCP/IP协议栈
接口 1 路格雷码接口; 1 路开关量接口
4路4~20mA电流环接口; 4 路0~5V电压环接口
2路 3线制 RS232 接口(波特率 300~115200bps)
2路 RS485(波特率 300~115200bps)
1路 SDI-12; 2路信号输入
1路信号输出
实时时钟(外部RTC) 采用高精度的时钟芯片,时间偏差<1s/d
无线模块 采用工业级模块
支持 GSM phase 2/2+
支持 GPRS class 10
支持 GSM 900/1800MHz 双频
接收灵敏度≤-107dBm
天线 一体化设计,标准SMA阴头天线
SIM卡接口 抽屉式接口,支持1.8V/3V SIM卡



典型应用

该产品以其精准的监测能力和良好的性能被广泛应用于山洪减灾、水文、中小水库、水资源各种复杂环境的水利信息化项目中。



地下水水文监测(水位、水温)



工业控制系统现场液位监测



罐体内液位实时监测



湖泊河流水位监测



水库水位实时监测



水资源
