H5110智能网关型遥测终端机

H5110智能网关型遥测终端机

H5110智能网关型遥测终端机是为满足水利水情行业遥测对多通信信道,大容量数据存储、视频数据传输的要求而设计的新型遥测终端设备。它在传统RTU的功能上增加了视频解析、路由网关等功能,具有多个传感器接口和多个通信接口,是集数据采集、显示、存储、通信和远程管理等功能于一体的智能遥测数字终端设备。设备主要应用于水雨情测报、闸门监控、泵站控制、污染源监控、城市防洪、大型输调水工程,也可应用于环保、石化、建筑、现代农业、新能源监控、数字航道等行业对数据采集及视频传输有较高要求的场合。
关键特性

多样性数据采集

支持雨量、水位、水温、流量、流速及电压等数据采集

通讯方式丰富

GPRS、CDMA、3G、4G、超短波、北斗卫星终端等

开箱报警

支持箱门开启 自动报警

10年大容量存储

内置大容量闪存,可存储超过10年采集数据

视频监控

实时视频、图像抓拍
远程控制、一键巡检

具有行业准入资质

《工业产品生产许可证》 、《水文水资源遥测设备检测报告》



拓扑图

功能特点

◆ 数据采集:支持雨量、水位、水温、流量、流速及电压等数据采集

◆ 图片拍照:支持定时自拍、一键巡检抓拍和远程平台抓拍

◆ 视频监控:支持网口接入DVS/NVR/IPC

◆ 开箱报警:支持箱门开启,主动上传开箱报警信息到平台

◆ 数据存储:可存储至少10年的历史数据

◆ 通讯方式:GPRS/CDMA/EVDO/WCDMA/LTE等2G、3G、4G数据通信,短信/卫星通信为辅;支持IEEE802.11n/ IEEE802.3/IEEE802.3u网络标准

◆ 工作模式:支持单中心与多中心两种模式,最多支持4个中心

◆ 设备管理:支持通过串口进行设备管理,可完成参数查询、配置、重启、格式化Flash等操作

◆ 时间管理:支持本地人工校时和平台网络校时

◆ 平台参数管理:支持通过串口进行设备管理,可完成参数查询、配置、重启、格式化Flash等操作

◆ 日志管理:设备具有本地运行日志记录存储功能,并支持本地和远程平台提取

◆ 定时采集:支持规约要求的定时数据采集(采集量包含雨量、水位、流量、电压等)

◆ 数据召测:通过平台下发召测指令,设备收到指令后立即采集业务数据并上报

◆ 时段数据查询:通过平台下发召测指令,设备收到指令后立即采集业务数据并上报

◆ 规约符合度:规约符合度:符合《水文监测数据通信规约》(SL651-2014) 和《水资源监测数据传输规约》(SZY206-2012)

技术规格
尺寸 249×135×55(mm)
电源 12V/2A DC 允许电压波动范围-15%~+20%
重量 约1Kg
功耗 含GPRS通讯模块
传输数据(1kB/s) : ≤900mW    值守功耗 : ≤0.3mW
防雷抗电磁干扰 符合 GB/T 17626 标准
电源保护 具有电源反接保护,过压保护
显示及按键输入 1个LCD显示屏,14键多功能键盘
工作温度 -30℃ ~+70℃
PC配置串口 1个RS232 DB9接口,波特率115200bps
8 位数据位、1 位停止位、 无校验、无流控
处理器 工业级、超低功耗32位双MCU
操作系统 内置Linux及多任务嵌入式实时操作系统
支持PPP/TCP/IP协议栈
接口 3路开关量输入接口
1路(12为格雷码)水位计接口
2路 3线制 RS232 接口(波特率 300~115200bps)
2路 RS485 (波特率 300~115200bps)l
2路4~20mA接口       2路0~5V电压环接口
4路可控12V输出接口    1路可控24V输出接口
2路开关量输出l   1路USB接口    4路LAN口
实时时钟(外部RTC) 采用高精度的时钟芯片,时间偏差<1s/d
无线模块 采用工业级全网通模块
支持LTE-TDD、LTE-FDD、TD-SCMDA、EVDO
同时向下兼容GPRS、CDMA1X网络
接收灵敏度≤-107dBm
天线 一体化设计,标准SMA阴头天线
SIM卡接口 抽屉式接口,支持1.8V/3V SIM卡



典型应用

设备主要应用于水雨情测报、闸门监控、泵站控制、污染源监控、城市防洪、大型输调水工程,也可应用于环保、石化、建筑、现代农业、新能源监控、数字航道等行业对数据采集及视频传输有较高要求的场合。



地下水水文监测(水位、水温)



工业控制系统现场液位监测



罐体内液位实时监测



湖泊河流水位监测



水库水位实时监测



水资源



推荐资料
资质证书-H5110视频RTU
配置工具-H5110视频RTU
兼容仪表-H5110视频RTU
产品彩页-H5110视频RTU
相关解决方案
地下水监测管理系统

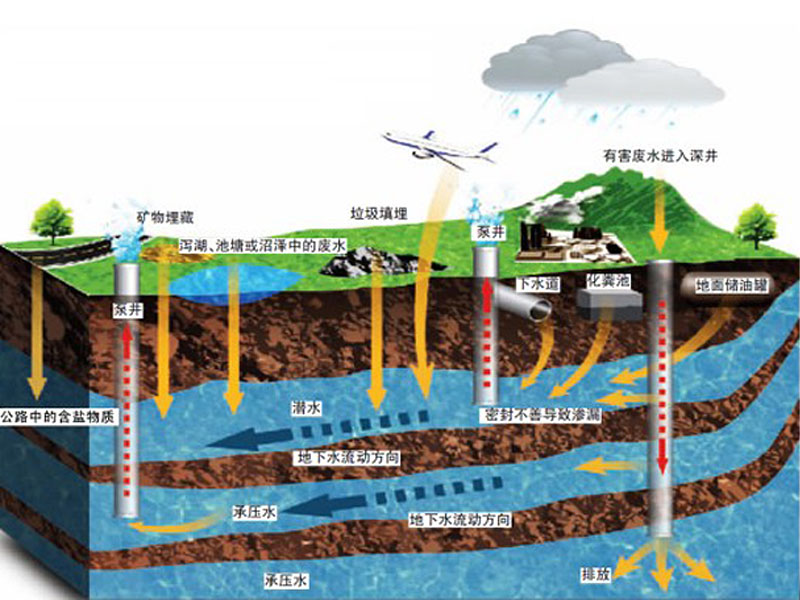

地下水是人类赖以生存的重要淡水资源,地下水本身质和量的变化以及引起地下水变化的环境条件和地下水的运移规律不能直接观察。同时,地下水的污染以及地下水超采会造成底层下陷,沿海地区甚至会造成海水渗入,使地下水咸化。因此准确开发保护地下水就必须依靠长期的地下水监测,及时掌握动态变化情况。宏电地下水监测管理系统通过自主研发的微功耗一体化遥测采集终端机采集地下水监测数据,并由宏电地下水监测管理平台对数据进行存储、分析,根据结果绘制图表,做出趋势预报,发布报警信息等,并可以和各部门相关平台同步,为地下水开采、保护及管理等活动提供决策依据。
中小河流监测预警预报系统
宏电中小河流水文监测预警系统(宏电水文平台)为水文数据采集、传输、数据分析及成果应用提供了一站式服务。宏电水文平台包含户管理、水文基础信息管理、监测站管理、GIS、水文自动测报、水文数据查询与管理、数据分析、预报预警等多个水文信息化基础模块,能够及时准确的将前端监测站数据采集入库并自动汇总、分析、成果数据及发出预报预警,用户可通过宏电水文平台及时掌握中小河流的降水、断面水位等流域水文状况,从而及时作出管理决策。宏电水文平台并可向宏电洪水预报平台提供数据接入。
水库动态监管系统
宏电水库动态监管子系统为目前不具备实施库区安全监测系统的小型水库实现群数据采集、视频及图片采集、数据传输、数据分析及成果应用提供了一站式服务。宏电水库群监测预警平台包含用户管理、水库基础信息管理、监测站管理、GIS、视频及图片查询管理管理、水文自动测报、水文数据查询与管理、数据分析、预报预警等多个水库群信息化模块,能够及时准确的将前端监测站数据采集入库并自动汇总、分析、成果数据及发出预报预警,用户可通过宏电水库群监测预警平台及时掌握水库群的降水、库水位等库区水情,从而及时作出管理决策。
典型案例

广西水库动态监测管理系统完善项目

2015年8月,宏电为广西贵港桂平市安装近千套视频RTU,该设备将于2016年底应用在桂平市水库动态监测管理系统完善项目中,帮助水库图像监测站实时了解中小河流、水库运行情况,迅速、及时、准确地掌握相关中小河流域、各类型水库雨、水等状况,为流域洪水预报提供及时准确的基础资料。
