高精度传感器

内置高精度压力传感器,内部智能线性修正和温度补偿

微功耗内核

业界领先的微功耗内核技术,待机电流μA级

多通道上报

同时测量水位、温度数据,可向多个中心同时上报

10年大容量存储

内置大容量闪存,可存储超过10年采集数据

防护等级

IP68高防护,符合国际标准



◆ 高稳定性液位测量传感元件,长期稳定性好
◆ 高精度,最大可达0.05%F.S
◆ 温度测量,分辨率0.05℃
◆ 全温区温度补偿,全量程数字校准
◆ 过载能力强
◆ 宽电源供电,5~30VDC
◆ RS485标准MODBUS-RTU协议,可在DCS或PLC系统中使用
◆ 低功耗特性,休眠状态工作电流<5μA
◆ 产品同时带有电源反接保护及浪涌电压保护
◆ 全不锈钢(或钛合金)外壳密封结构,IP68防护

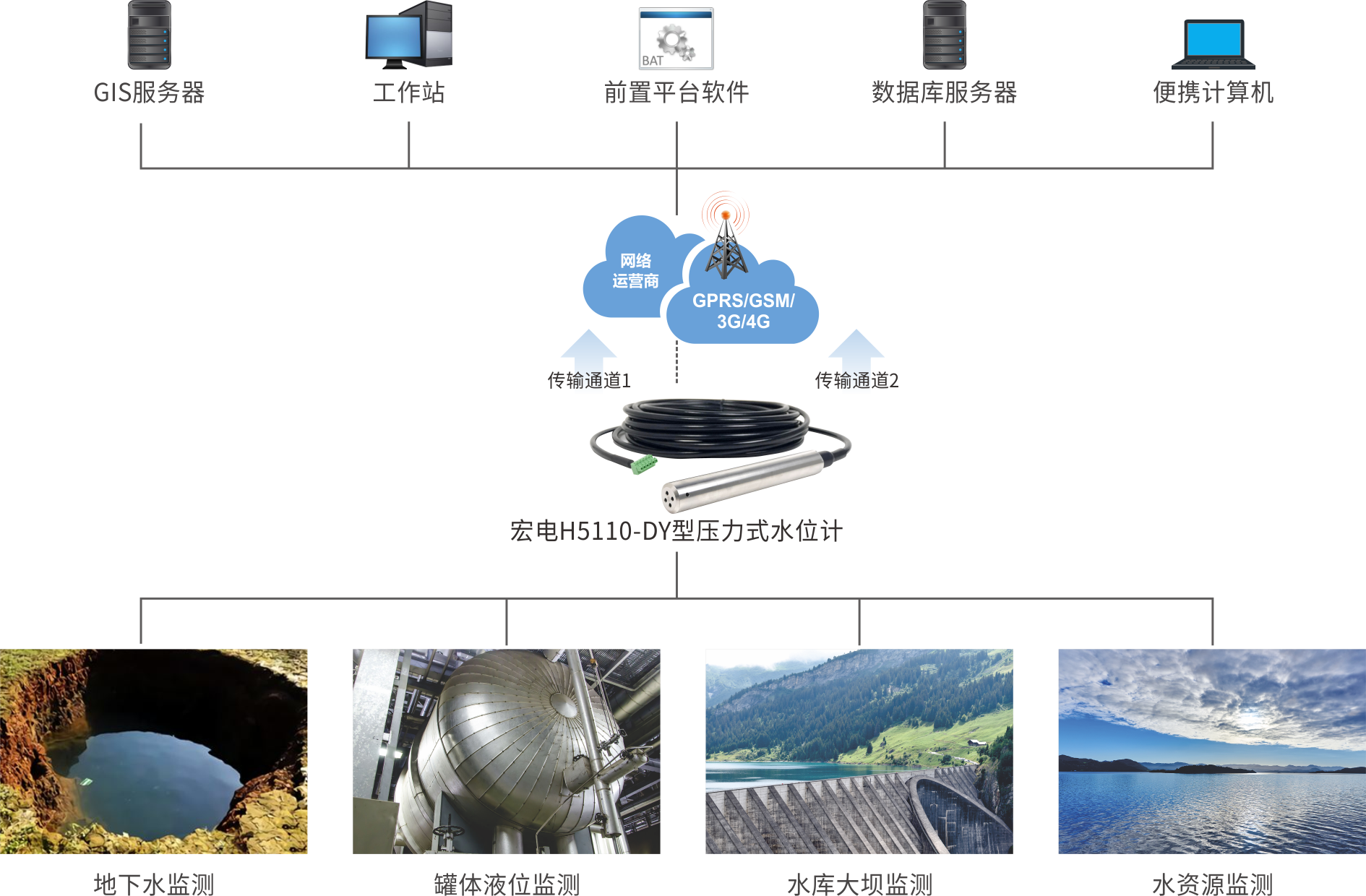

H5110-DY型压力式水位计以其独有的高精度、多功能、微功耗特点广泛应用于地下水水文数据监测、水库大坝水文实时监测、湖泊地表径流水位监测、无人值守水文监测、罐体液位监测、工业控制系统现场液位监测等各种复杂环境中的水文数据监测。


技术规格
量程 0~100m(可选)H2O
精度 ±0.05%F.S
分辨率 0.005%F.S
长期稳定性 ≤0.05%F.S/年
过载能力 >2X F.S
记录频率 1~5760分钟
温度测量范围 -40~125℃
温度分辨率 0.1℃
温度传感器精度 <±0.1 ℃(0~70℃)
内部电池寿命 10年(记录一次/60分钟)
存储容量 >50000条记录(水位+水温+电池电压+时间)
实时时钟 <±5分钟/年
补偿温度 0~50℃
工作温度 -20~80℃
贮存温度 -40~125℃
防护等级 IP68
供电电压 外部电源:5~30VDC
内部电池:2.7~3.6VDC
通信接口保护 (2KV)浪涌电压
负载能力 128个设备寻址节点
输出方式 RS485接口,MODBUS-RTU协议
传输距离 1km
待机电流 <5µA
工作电流 <5mA
绝缘 100MΩ @50V
传感器寿命 >106次满量程压力循环
接液材质 316L
密封圈材质 氟橡胶
外壳材质 316L不锈钢(可选钛合金)
电缆材质 聚氯乙烯或聚氨脂
重量 约300克
