具备APN、VPN、⽆线专⽹等多种的组⽹⽅式
⽀持GPRS/GSM/LTE/5G/LTE1.8GHz电⼒专⽹等⽆线⽹络
符合电科院检测标准认证
具备标准的RS-232串⼝和⽹⼝，⽀持GPS/BD定位功能
内置看⻔狗、运⾏故障⾃动恢复,7x24⼩时稳定运⾏
实时⽹络分析诊断，关键⽇志存储，底层数据包交互监测

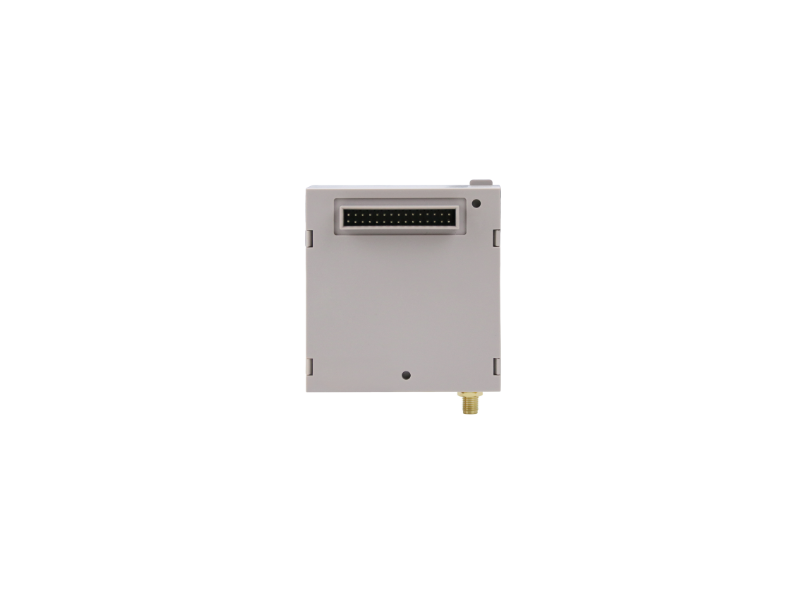

H7710R DTU产品是一款工业级数据传输终端，主要应用于电力配电自动化行业。作为一款嵌入式通信模块设备，主要应用于集中式DTU内部。产品支持移动网络的GPRS/GSM/LTE/5G//LTE 1.8GHz电力专网等无线网络，提供标准的RS-232接口和网口，支持GPS/BD定位功能，为客户终端设备和数据服务中心（平台）搭建起一条无线通讯链路，实现终端与主站通信之间遥信、遥测、遥控数据等信号得无线传输功能。
|
规格名称 |
规格说明 |
备注 |
|
|
网络制式 |
2G/3G/4G/5G |
可选支持5G，需要指定 |
|
|
1.8G电力专网 |
适用于江苏LTE 1.8G（1785~1805MHz）电力专网 |
||
|
接口 |
GPS天线接口（可选） |
1*SMA母头 |
GPS/GLONASS/BDS 定位精度：2.5~5m |
|
4G天线接口 |
1*SMA母头 |
|
|
|
5G天线接口（可选） |
3*SMA母头 |
|
|
|
SIM卡 |
1.8V/3.0V |
mini SIM，翻盖式 |
|
|
数据串口 |
TTL（3.3V电压域），可选RS232 |
默认115200bps |
|
|
网口 |
1*LAN（RJ45） |
10/100Mbps自适应 |
|
|
1*LAN（间距2.54mm 插针） |
10/100Mbps自适应 |
||
|
用户接口 |
2*15pin，间距2.54mm 插针 |
详见表3-3接口说明 |
|
|
工作电压 |
+3.8V～+4.2V DC |
推荐DC4V |
|
|
功耗 |
5G最大功耗(峰值) |
约3000mA@4V DC |
5G瞬时峰值功耗 |
|
5G最大功耗(平均值) |
约900mA@4V DC |
5G大负载功耗 |
|
|
5G空闲功耗(平均值) |
约500mA@4V DC |
5G联网不发数据 |
|
|
4G最大功耗(峰值) |
约1000mA@4V DC |
4G瞬时峰值功耗 |
|
|
4G最大功耗(平均值) |
约500mA@4V DC |
4G大负载功耗 |
|
|
4G空闲功耗(平均值) |
约350mA@4V DC |
4G联网不发数据 |
|
|
重量 |
约90g |
|
|
|
尺寸 |
75.9x69x37.7mm |
不包含配件 |
|
|
工作环境温度 |
-30℃～+70℃ |
|
|
|
扩展温度 |
-40℃～+80℃ |
|
|
|
存储温度 |
-40℃～+95℃ |
|
|
