● 集成车载GPS终端、行驶记录仪、车载录像机三种设备功能于一体
● 支持标清、高清两种视频分辨率可选
● 24小时不间断上报车辆GPS数据
● 休眠上报功能，当ACC熄灭时，视频存储外设电源全部关闭，仅保留GPS上传通道，极大地降低了产品功耗
● 采用宏电专有的业界优秀裸盘存储技术支持断电保护功能，异常断电数据不丢失
● HDD+SD卡基本配置，授权才能拷贝文件，数据更多安全防护
● 采用高性能海思多核处理器,核心硬件升级
● 采用高压缩比的H.264编解码标准
● 支持8路1080P AHD高清扩展
● 模拟高清，零延时，高还原性
支持手动、定时触发图片抓拍
● 升级方案支持通过普通75-3同轴电缆传输高清视频
● 高清传输改造仅需直接替换主机与摄像头
● 节约成本 施工简便
● 全新车载专用UI界面，具备良好的用户体验性，操作简单便捷
● 可实现遥控器与WEB登录操作

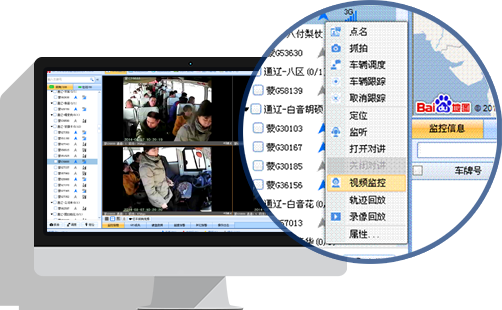

● 云服务器管理，实现智能云升级、设备注册后自动连接，自主完成升级，维护简单
外接咪头和喇叭，支持语音对讲功能
支持GPS/北斗里程数据统计
监控中心可下发调度信息，同步TTS 语音播放 超速和疲劳驾驶报警产生时可TTS 语音提示
支持超速报警、紧急报警、疲劳驾驶报警、停车超时报警、路线偏移报警、进出区域报警、 存储故障/视频丢失报警、GNSS 异常相关报警、碰撞/侧翻报警、IO 定义的状态触发上报

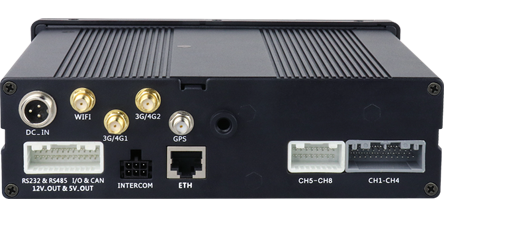

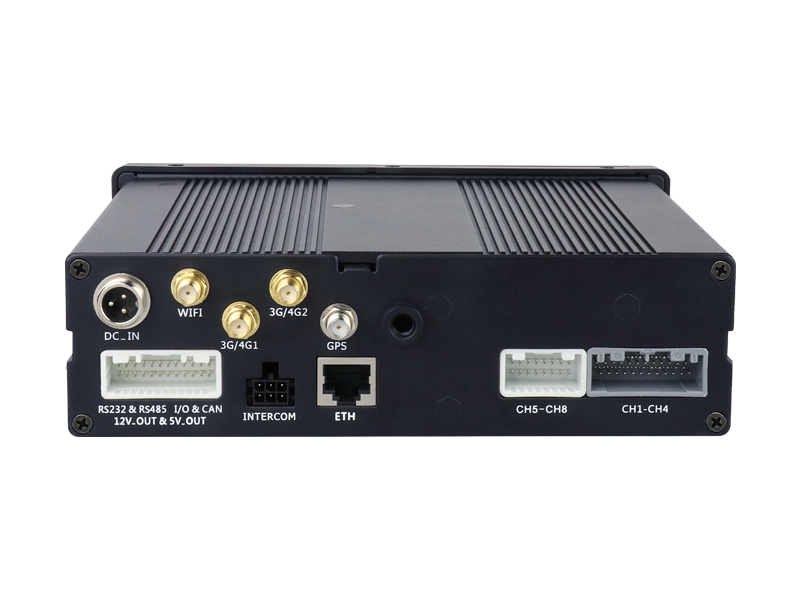

● 音视频接口采用车载专用的航空插头，确保信号连接稳定
● 车载单锭设计，安装简便
● 金属外壳，沉稳大气，简洁流畅
|
规格项 |
说明 |
|
|
协议 |
符合JT794标准，支持部标JT808、GB19056等多种协议 |
|
|
电源输入 |
支持多种电源输入(DC +8V～36V)，符合12V/24V车辆电气要求 |
|
|
|
点火信号（车钥匙） l ≤6V，点火信号关闭 l ≥7.5V，点火信号开启 |
|
|
摄像头供电电源（AV IN1-AVIN8） |
摄像头电源输出+12V，输出电压12V（+/-0.5V），最大输出电流3A（输出带过流保护），每路摄像头红外开启后电流不超过0.35A。 |
|
|
显示屏供电电源（AV OUT） |
显示屏供电输出，+12V（+/-0.5V），每路屏的电流不超过0.75A。 |
|
|
外接设备电源输出（DC OUT） |
输出电压12V（+/-0.5V），最大输出电流0.75A 显示屏和12VOUT供电只能二选一 |
|
|
|
+5V，输出电压5V（+/-0.2V），最大输出电流1A |
|
|
功耗 |
9W(无外设) |
|
|
录像存储媒质 |
SD卡（读写速度-class 10，可支持1张SD卡，单张SD卡最大128GB） SD卡采用循环录像方式 SD卡可做主备存储 机械硬盘和固态硬盘存储 |
|
|
视频 |
视频流标准 |
ISO14496-10 |
|
|
视频码率 |
16Kbps～2000Kbps可调 |
|
|
视频输入 |
八路标清或八路高清（720P/1080P）视频输入1.0Vp-p，阻抗75Ω |
|
|
视频输出 |
一路复合视频输出1.0Vp-p，阻抗75Ω |
|
|
本地视频输出显示 |
单画面、四画面、九画面可配置 |
|
|
视频制式 |
PAL/NTSC制式 |
|
|
图像压缩标准 |
H.264 Main Profile |
|
|
图像分辨率 |
QCIF/CIF/HD1/D1可选(最大支持四路D1)、720P、1080P |
|
音频 |
音频压缩标准 |
G.726 |
|
|
音频输入 |
支持八路音频输入 |
|
|
音频输出 |
单路音频输出 |
|
|
录音方式 |
声音与视频同步录制 |
|
|
音频码率 |
16Kbps/32Kbps/40Kbps可选 |
|
语音对讲 |
语音对讲 |
外接咪头和喇叭，支持语音对讲功能 |
|
TTS语音播报 |
TTS语音播报 |
支持外接TTS语音播报器 |
|
G-sense |
碰撞 |
内置三轴加速度传感器，大于1g进行碰撞报警。 |
|
|
侧翻报警 |
侧翻是检测相对水平面的角度。交通部默认是30度，大于30度就报警。 |
|
掉电保护 |
掉电保护 |
内置锂电池，在主电掉电情况下，设备可工作2min，进行数据存储，上报数据。 |
|
I/O |
I/O报警输入 |
支持7路I/O口报警输入。 高电平报警输入值：6～36Ｖ 低电平报警输入值：0～5V |
|
|
劫警输入 |
默认为高电平，低电平（0V-0.8V)有效。 |
|
|
高电平报警输出 |
2路高电平报警输出。 开关量最大支持12V&0.3A的通流能力。 |
|
驾驶员身份识别 |
驾驶员身份识别 |
支持可接触24C02类型IC卡。 |
|
通信接口 |
串行接口 |
支持一个RS485接口，支持一个RS232接口 |
|
|
CANBUS接口 |
一路CAN接口，兼容CAN2.0B |
|
|
网络接口 |
一路10M/100M自适应网络RJ45接口 |
|
USB接口 |
USB2.0 |
USB2.0高速传输 |
|
无线通信 |
Wifi接口 |
支持802.11b/g/n，2.4G/5.8G无线 |
|
|
3G/4G接口 |
支持LTE |
|
GPS/北斗双模 |
首次冷启动时间 |
≤35s |
|
|
首次热启动时间 |
≤2s |
|
|
重捕捉时间 |
≤2s |
|
|
定位精度 |
水平≤15m，高程≤30m |
|
|
测速精度 |
≤2m/S |
|
|
跟踪灵敏度 |
-159dBm |
|
|
捕获 |
-144dBm |
|
|
GNSS频率 |
BD1 B1/GPS L1 |
|
|
导航数据格式 |
NMEA 0813 |
|
其他 |
工作温度 |
-20～+70℃（通风良好条件下的环境温度） |
|
|
尺寸外观 |
长188mm*宽177mm*高58mm |
|
产品型号 |
产品描述 |
标准配置 |
|

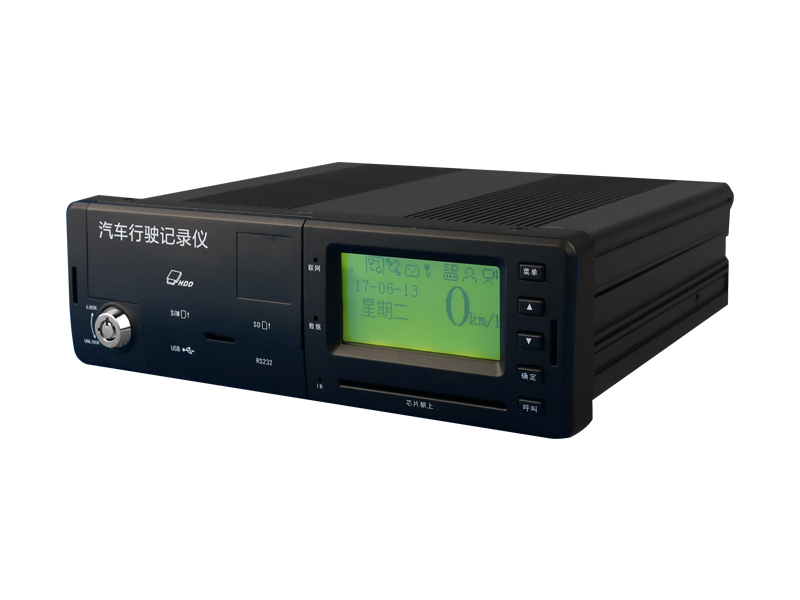

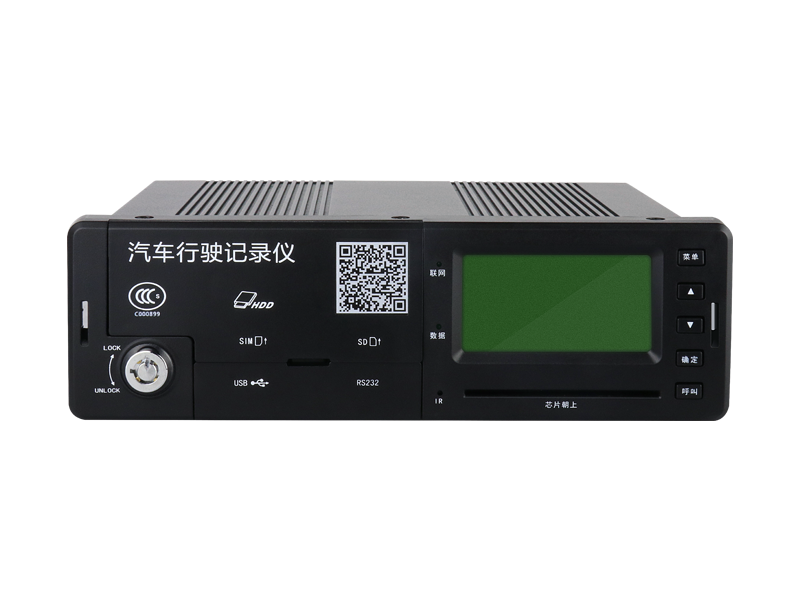

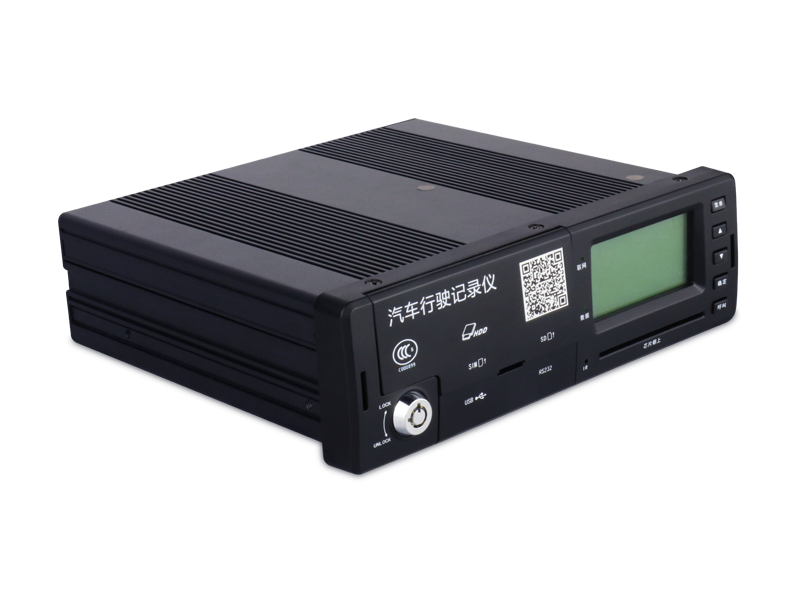

H3318B汽车行驶记录仪 |
可选支持8路标清或8路高清（720P/1080P）音视频存储，可内置多种无线模块，带GPS/BD双模，支持部标协议 |
车载主机(含3G/4G模块）、电源线、安装支架、3G/4G天线，GPS/BD天线,WIFI天线 |
